在室管理システム構築に必要な機器が設定済みでシステムがすぐに構築できます

センサーを使ったIoTシステム構築では、様々なプログラム開発が必要となります。センサーとIoTゲートウェイとの接続プログラム、IoTゲートウェイからサーバーへのプログラム、BIツールでチャートやダッシュボード作成などです。「在室検知システムパッケージ」を利用すれば、全ての接続や設定が済んだ状態で出荷されており、プログラム開発や各種設定などが不要です。

センサー・IoTゲートウェイ・サーバー・BIツールがワンパッケージ

「在室検知システムパッケージ」は、IoTシステム構築で必要な機器と設定をワンパッケージにした製品です。

  • 在室検知センサー x 2個
  • IoTゲートウェイ x 1台
  • IoT専用サーバー x 1台
  • BI(可視化)ソフトウェア (サーバーにインストール済)

BIツールにもチャートなどの基本的な表示も設定済み。接続プログラムなどを外部業者に依頼する必要もなく、自ら可視化ツールを操作してカスタマイズすることも可能です。

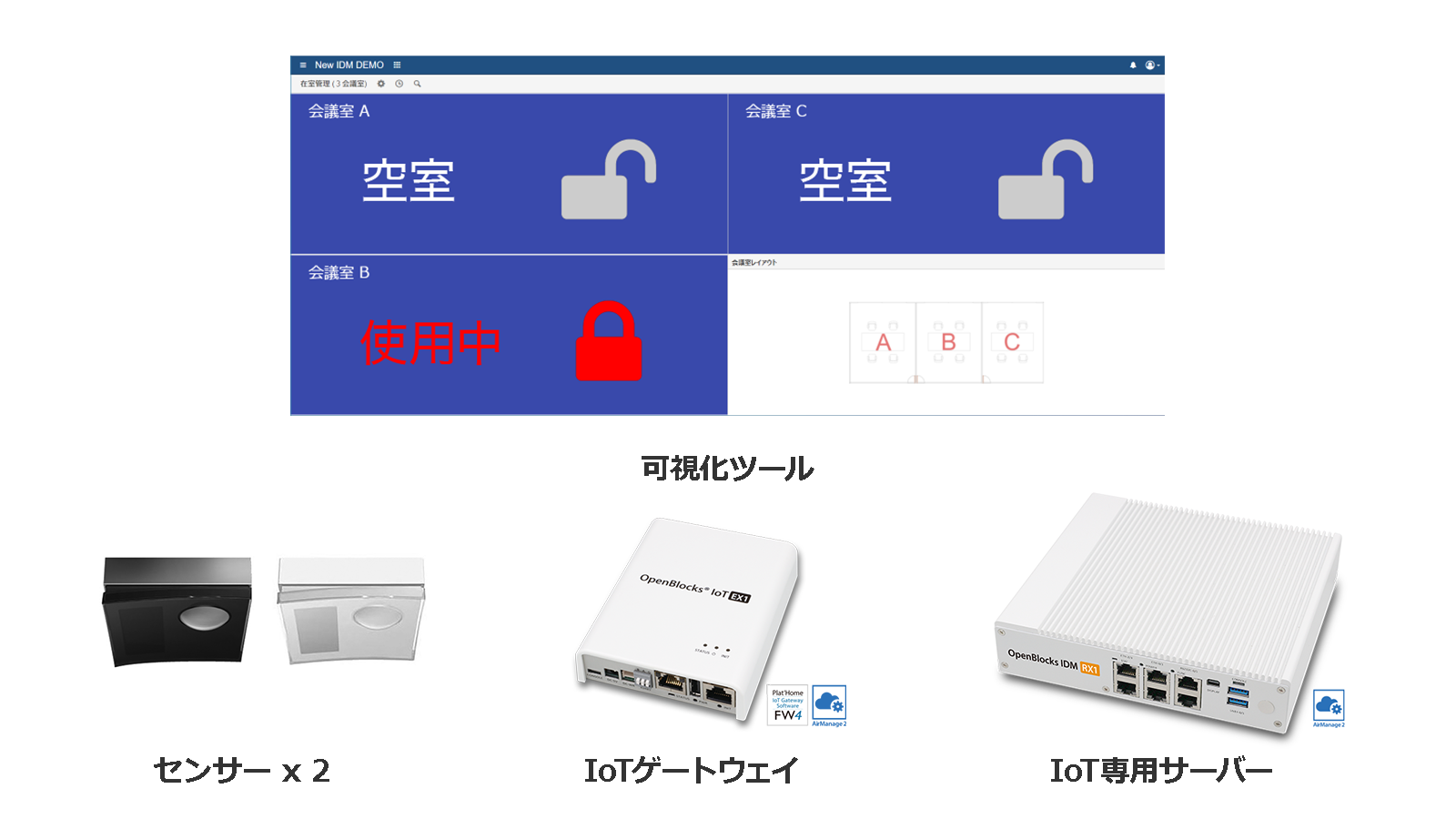

在室検知システムパッケージ内容

パワポ感覚で操作できる可視化ソフトを搭載したIoT専用サーバー同梱

BIツール「RealBoard」を搭載し、クラウドを使わずにオンプレミスでのデータの可視化を実現したOpenBlocks IDM RX1 IoT専用サーバーをセット。
設置してすぐに使用できるようBIツールも設定済みです。また、導入後でもチャートや表示などをお客様自身で自由に変更することができます。

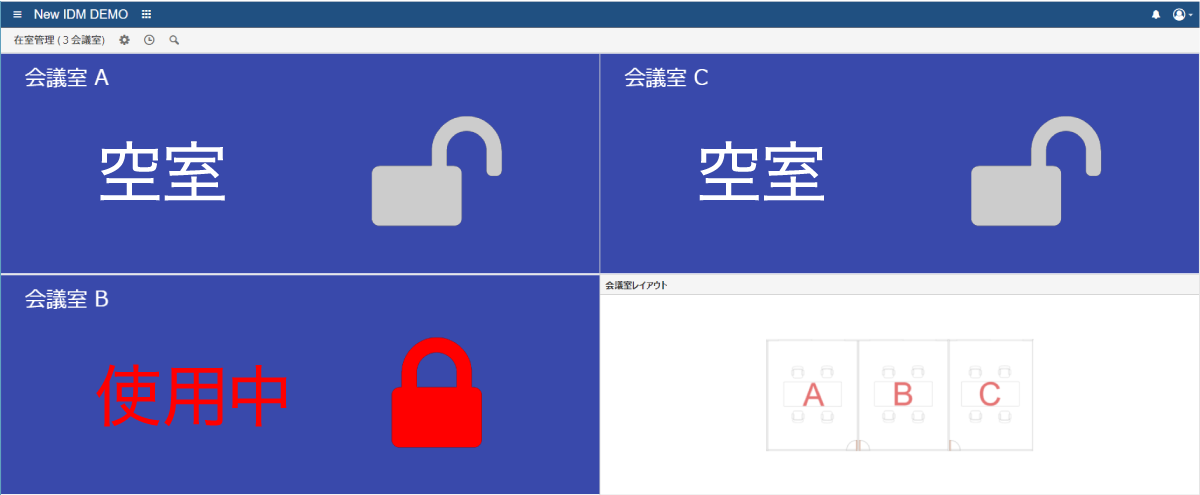

在室検知システムダッシュボード
ダッシュボードイメージ
標準パッケージにセンサーを1個追加し計3個でシステムを組んだ場合

センサーは在室検知で実績豊富の大手オプテックス社製

IoTシステムでは、データの入口となるセンサーが重要です。どんなに多機能なシステムでも肝心なデータが正確でなければ、システム自体の意味が失われてしまいます。
本パッケージでは在室検知では日本有数のオプテックス株式会社のCPI-J ワイヤレス在室検知センサーをセット。
標準パッケージではセンサーを2個セットし、複数部屋での計測に対応。2か所以上の計測用途でも、ご注文時に必要なセンサーの個数を注文頂ければ接続設定して納品致します (※)

※大量のセンサー個数の場合や、BIツールの設定はセンサー個数により設定が有償となる場合があります。詳しくはお問い合わせください。

オプテックス社 在席検知センサー

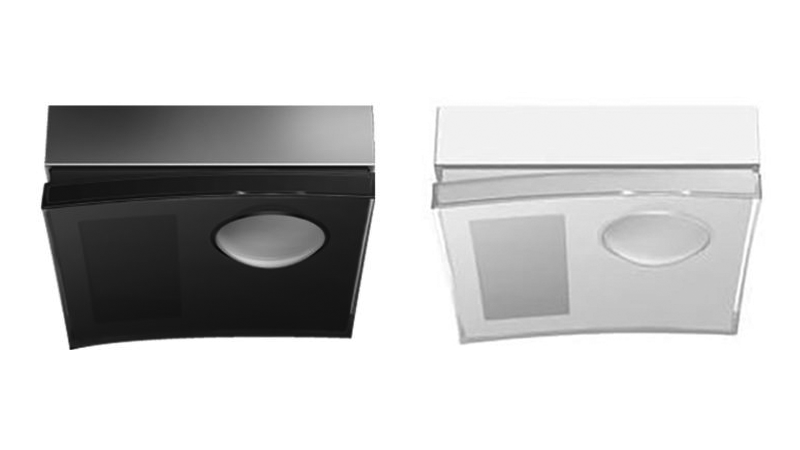

オプテックス社 在室検知センサー CPI-J 黒と白から選択できます

堅牢でコンパクト、プログラムレスで設定できるIoTゲートウェイ

複数のセンサーからのデータを受信・集約し、サーバーに送るゲートウェイはIoTシステムでは、核となる重要機器です。
可動部分をなくしたファンレス、高いMTBF数値を誇る堅牢設計で、EthernetやUSBコンソールはもちろんのこと、RS-485やRS-232Cにも対応できる幅広いインターフェイスを装備し、コストパフォーマンスのよいOpenBlocks IoT EX1をセット。

OpenBlocks IoTシリーズには、各種センサーとノンプログラミングで接続できるIoTゲートウェイソフトウェア FW4や遠隔からIoTゲートウェイをフル操作できるAirManage2を搭載。本パッケージ導入後の更なる拡張にも対応します。

リーズナブルな価格に加え、サブスクリプション形式でも提供可能

IoTシステム導入には、開発やカスタマイズに日数や工数がかかり、非常に高額になりやすい面がありました。
本パッケージは従来に比べリーズナブルな価格でご提供できるだけでなく、サブスクリプション方式でのご利用も可能です。詳細はお問い合わせください。

仕様

在室検知センサー

  • メーカー:オプテックス株式会社
  • 製品名:ワイヤレス在室検知センサ― CPI-J
  • 使用・設置場所:天井(屋内・半屋外)
  • 通信方式: EnOcean通信
  • 無線使用:EEP A5-07-01(EnOcean) / RF周波数:928MHz
  • 耐水構造:IPX5(バスルーム・テラスなど)
  • 検出方式:パッシブインフラレッド
  • 使用温度範囲:-10℃~+50℃
  • 使用湿度範囲:95% max.
  • 電源:リチウム電池CR123A×1 & ソーラーバッテリー *リチウム電池別売 / 暗闇でも設置可 / 明るい場所ではソーラーバッテリー給電
  • 電池寿命:約10年(常温時)(出荷時設定) *送信間隔が短い場合や常温以外で使用した場合、電池寿命が短くなります。
  • 電波到達距離:約25m (オープン時) *電波到達距離は設置環境により変わる場合があります。
  • センサー:設置高さ2.0~3.0m / 検知エリアφ6m(取付高さ3m)
  • 寸法:91(W)×91(H)×38(D)mm
  • 重量:180g (リチウム電池込み)
  • 付属品:予備 3×30 2本

IoTゲートウェイ

  • 製品名:OpenBlocks IoT EX1 ACアダプタ付属 EnOceanモジュール搭載
  • 無線インターフェイス:EnOcean / BT4.0+2.1EDR / WLAN(IEEE802.11a/b/g/n)
  • 有線インターフェイス:Ethernet×1
  • 筐体サイズ:91.9(W)×25 (H)×114.8(D)mm (突起部含まず)
  • 重量:約149g
  • 動作温度/湿度※3:0℃~+40℃ / 20%~80%RH(結露なきこと)
  • 保存温度/湿度※3:-30℃~+70℃ / 20%~90%RH(結露なきこと)
  • 消費電力※4:アイドル時:1.9W / 高負荷時:3.4W
  • 電源形状・寸法:38(W) x 78(D) x 26(H)mm (プラグ部・突起部分含まず)
  • 電源入出力: 入力90〜264V、50/60Hz / 出力 DC5V

IoT専用サーバー

  • 製品名:OpenBlocks IDM RX1
  • 有線インターフェイス:Ethernet×6
  • 筐体サイズ:194(W)×177 (H)×114.8(D)mm (突起部含まず)
  • 重量:約1,160g
  • 動作温度/湿度※3:-20℃~+50℃ / 20%~80%RH(結露なきこと)
  • 保存温度/湿度※3:-30℃~+70℃ / 20%~95%RH(結露なきこと)
  • 消費電力※4:アイドル時:12.5W / 高負荷時:18.1W
  • 電源形状・寸法:内蔵AC電源
  • 電源入力: 入力AC100-240V±10% 50/60Hz±3Hz

注意事項

本パッケージでは、機器を設定したのちに出荷を致しますが、各種機器の設置はお客様ご自身での作業が必要となります。
設置に関して専門業者(有償)もご案内が可能ですので、必要の場合はお問い合わせください。
保守・保証については、各メーカーおよび個々の製品の保守サポート・保証規定に準じます。
