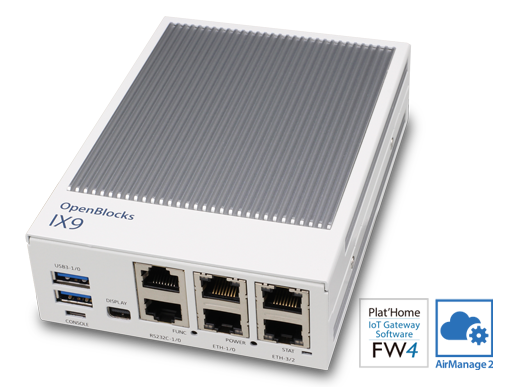

OpenBlocks IX9 (FW4)

FW4ソフトウェア・Mini DisplayPort搭載で
マルチな用途に使えるマイクロサーバー

様々な用途に使えるマイクロサーバー

OpenBlocks IX9は、手のひらサイズのコンパクトな設計、ファンなど可動パーツを使用しない堅牢で故障が少ないハードウェアなど、20年以上マイクロサーバーの代表製品として親しまれてきた「OpenBlocksブランド」の基本設計はそのままに、複雑化した現代のネットワークでも多岐にわたって使えるようパワーアップした製品です。VPNサーバー、セキュリティ監視、M2Mのゲートウェイ、オープンソース用サーバー、NTPサーバーやProxyサーバー、ルーター的な役割など、ネットワーク上の様々な用途に使用することができます。

充実のインターフェイスで幅広い用途に対応

IX9インターフェイス
IX9インターフェイス – クリックで拡大
  • マルチネットワークに対応する4ポートのイーサネット
  • RS-232C機器の制御用として使えるRJ-45を2ポート用意
  • ノートPCからでも接続可能なUSBコンソール搭載
  • USB3.0を2ポート搭載
  • OpenBlocksシリーズ初のMini DisplayPort搭載

コンパクト・ファンレス・堅牢なハードウェア

IX9サイズ – クリックで拡大
  • ファンなど可動部分をなくしたファンレス設計
  • 低故障率 (高MTBF)
  • 101×142.1x41mmのコンパクトサイズ
  • 耐環境性能: -20℃~+40℃

IoTやM2Mで使えるIoTゲートウェイソフトウェア FW4搭載

IoTゲートウェイソフトウェア概要 – クリックで拡大

IoTやM2Mシステムでは様々なセンサーやPLCなどのデバイスとクラウド、社内サーバーなどに接続しますが、それぞれの機器のプロトコルに合わせてプログラミングが必要です。
IoTゲートウェイソフトウェア FW4は、様々な通信規格やプロトコルに対応し、コマンドラインを使用せずWebブラウザで設定可能。プログラミングレス接続を実現します。

エッジコンピューティングもサポートする高速処理性能

IX9スペック

豊富なソフトウェア資産を活かせるインテル®アーキテクチャー採用。省電力性を重視したIoT・M2Mに最適なIntel Atom®プロセッサー E3845を搭載

  • CPU 1.91GHz Quad Core
  • 64 bitアーキテクチャ
  • 8GBメモリー
  • 8GB ストレージ (SSD増設可能)

リモート管理可能なAirManage®2対応

AirManage2 デバイスリモートマネジメントサービス

Linuxではコマンドをたたきながら一台一台行わねばならない複数台まとめての設定変更やアップデート指示等を、遠隔からまとめて、かつWebブラウザから、セキュアな通信で実行できます。また、設定変更時に3世代前までの設定が自動的にバックアップされる為、問題発生時の設定復旧などが迅速に行えます。これら操作は、VPNがないネットワークでも外部から行うことが可能です。
※ 本サービスは有償オプションとなります。

オプション

OpenBlocks IX9を多岐にわたる用途でお使いいただけるよう各種オプションをご用意しております。

製品保証・サポート (1年間)

Q&Aサービス
Q&Aサービス
センドバック
センドバック
メール通知
通知サービス
最新ファームの提供
最新ファームウェア
  • Q&Aサービス:セットアップ方法などのご質問に対応します。
  • センドバック保証:ハードウェア故障時、正常な製品と交換致します。
  • 通知サービス:新たなIoTゲートウェイソフトウェアが公開された際にメールで通知します。
  • 最新バージョンファームウェアの提供: セキュリティパッチやバグフィクス等を含んだ最新バージョンのプログラムを提供致します。

※上記には各種制限・注意事項がございます。以下詳細をご覧ください。

仕様

製品名 OpenBlocks IX9 FW搭載モデル OpenBlocks IX9 FW搭載 128GBモデル
型番
OBSIX9/FW/SL OBSIX9/FW/128G
CPU モデル Intel Atom®プロセッサー E3845
動作速度 1.91GHz (Quad core)
メインメモリ 8GB (DDR3L SDRAM SO-DIMM module)
内蔵ストレージ 8GB (eMMC) 8GB (eMMC) + 128GB (SSD)
グラフィックコントローラー Intel Atom® プロセッサー Z3700 シリーズ向けインテル® HD グラフィックス
セキュアブート

あり

セキュリティ TPM2.0 (Trusted Platform Module)あり
外部インターフェイス Ethernet 10/100/1000BASE-T x 4 ※Auto MDI/MDI-X対応
USB(HOST) 3.0×2 ※ケーブル長3m以下とする
RS-232C RJ-45×2 (Rx, Tx, CTS, RTS)  ※ケーブル長15m以下とする
USB(Console) MicroUSB type-B
Display Mini DisplayPort

※HDMI/DVI対応モニターへ出力する場合は、必ずアクティブタイプの変換アダプターをご利用下さい
筐体サイズ 101(W)×142.1(D)×41(H) ※ゴム足・突起部含まず
重 量 370g 373g
電 源
ACアダプタ本体寸法 48(W) x 109(D) x 34(H) mm
形状 入力側:ACインレット
出力側:JEITA RC-5320A Type4(L型) EIJ-2(センタープラス) DCコード長 約1,200mm
入出力

入力:90~264V、50/60Hz
出力:DC12V

動作温度 / 湿度 -20℃~+40℃ / 20~80%RH ※結露なきこと
保存温度 / 湿度 -30℃~+70℃ / 20~90%RH ※結露なきこと
消費電力 アイドル時 12.9W (21.9VA)
高負荷時 18.3W (28.5VA) ※全イーサネットポートをリンクアップし、stressコマンドによりCPU100%の状態にして計測。
MTBF
231,244h 230,958h
省エネ法に基づくエネルギー消費効率[単位:W/GTOPS] 区分:H
0.62
電気安全規格 PSE IEC62368-1
EMC規格 VCCI Class-A 適合
環境保護 RoHS指令 PFOS規制 省エネルギー法
出荷時OS Debian GNU/Linux (64bit)
