仕様

【KVM切替器】　シリーズ 詳細ページへ

SU シリーズ

製品名 SU4 SU8
対応機種 PC(DOS/V互換機) / Sun
接続台数
（カスケード接続時）		 4
(最大16)		 8
(最大64)
選択方式 セレクトスイッチ、ホットキー
LED表示 POWER /
SELECT		 4/4 8/8
LOW
POWER		 1
インタ
フェース		 KB PS/2キーボード・インタフェース(OADG準拠)
マウス PS/2マウス・インタフェース(OADG準拠)
USB USB 1.1準拠
Sun Sun純正キーボード・マウスインタフェース準拠
モニタ VGAモニタインタフェース準拠
コンソール
ポート		 KB *1 PS/2、Mini DIN 6ピン メス x1（紫色）
マウス PS/2、Mini DIN 6ピン メス x1（緑色）
USB TypeA　x2
モニタ Mini D-SUB 15ピン メス x1（青色）
PCポート
(Mini D-SUB
15ピン メス 黒色)		 4 8
ホットキー 3種類選択可能（Ctrl +Alt + Shift 同時、Ctrl x2回、Scroll Lock x2回）
オートスキャン周期 3 / 5 / 10(初期値) / 20 / 40 / 60秒
モニタ解像度、
リフレッシュレート *2		 1600 x 1200(最大)、75Hz
モニタ・プラグ＆
プレイ機能		 VESA DDC2対応
電圧 DC5V AC100V 50/60Hz
消費電流 0.6A(DC) 0.2A(AC)
キーボード / マウス
供給可能電流		 PS/2ポート合計300mA
USB 250mA(各ポート)
動作周囲温度 0〜40℃
湿度 10〜80%RH
保存温度 -20〜60℃
構造 金属ケース、塗装（アイボリー色）
外形寸法
（W x D x H mm）		 195x104x42 437x210x42
重量（kg） 0.8 3.0
付属品（下記参照） C D
保証 当社出荷日よりセンドバック１年保証

EX シリーズ

製品名 EX EX8
対応機種 PC(DOS/V互換機)
接続台数
（カスケード接続時）		 4
(最大16)		 8
(最大64)
選択方式 セレクトスイッチ、ホットキー
LED表示 POWER /
SELECT		 4/4 8/8
LOW
POWER		 1
インタ
フェース		 KB PS/2キーボード・インタフェース (OADG準拠)
マウス PS/2マウス・インタフェース (OADG準拠)
USB -
Sun -
モニタ VGAモニタインタフェース準拠
コンソール
ポート		 KB *1 PS/2、Mini DIN 6ピン メス x1（紫色）
マウス PS/2、Mini DIN 6ピン メス x1（緑色）
Sun -
モニタ Mini D-SUB 15ピン メス x1（青色）
PCポート
(Mini D-SUB
15ピン メス 黒色)		 4 8
ホットキー 3種類選択可能（Ctrl +Alt + Shift 同時、Ctrl x2回、Scroll Lock x2回）
オートスキャン周期 3 / 5 / 10(初期値) / 20 / 40 / 60秒
モニタ解像度、
リフレッシュレート *2		 1600 x 1200(最大)、75Hz
モニタ・プラグ＆
プレイ機能		 VESA DDC2/EDID対応
電圧 DC5V
消費電流 0.2A(DC) 0.3A(DC)
キーボード / マウス
供給可能電流		 -
動作周囲温度 0〜40℃
湿度 10〜80%RH
保存温度 -20〜60℃
構造 金属ケース、塗装（アイボリー色）
外形寸法
（W x D x H mm）		 195x104x40 437x210x42
重量（kg） 0.7 1.5
付属品（下記参照） A B
保証 当社出荷日よりセンドバック１年保証

A シリーズ

製品名 A4 A8 A16
対応機種 PC(DOS/V互換機) / Mac
接続台数
（カスケード接続時）		 4
(最大16)		 8
(最大64)		 16
(最大256)
選択方式 セレクトスイッチ、ホットキー
LED表示 POWER /
SELECT		 4/4 8/8 16/16
LOW
POWER		 1
インタ
フェース		 KB PS/2キーボード・インタフェース(OADG準拠)
マウス PS/2マウス・インタフェース(OADG準拠)
USB USB 1.1準拠
Sun -
モニタ VGAモニタインタフェース準拠
コンソール
ポート		 KB *1 PS/2、Mini DIN 6ピン メス x1（紫色）
マウス PS/2、Mini DIN 6ピン メス x1（緑色）
Sun -
モニタ Mini D-SUB 15ピン メス x1（青色）
PCポート
(Mini D-SUB
15ピン メス 黒色)		 4 8 16
ホットキー 3種類選択可能（Ctrl +Alt + Shift 同時、Ctrl x2回、Scroll Lock x2回）
オートスキャン周期 3 / 5 / 10(初期値) / 20 / 40 / 60秒
モニタ解像度、
リフレッシュレート *2		 1600 x 1200(最大)、75Hz
モニタ・プラグ＆
プレイ機能		 VESA DDC2対応
電圧 DC5V AC100V 50/60Hz
消費電流 0.3A(DC) 0.06A(AC) 0.1A(AC)
キーボード / マウス
供給可能電流		 最大300mA 最大150mA
動作周囲温度 0〜40℃
湿度 10〜80%RH
保存温度 -20〜60℃
構造 金属ケース、塗装（アイボリー色）
外形寸法
（W x D x H mm）		 195x104x40 437x210x42 437x210x42
重量（kg） 0.7 2.7 2.9
付属品（下記参照） C D D
保証 当社出荷日よりセンドバック１年保証

M シリーズ

製品名 M4 M8 M16
対応機種 PC(DOS/V互換機) / Sun / Mac
接続台数
（カスケード接続時）		 4
(最大16)		 8
(最大64)		 16
(最大256)
選択方式 セレクトスイッチ、ホットキー
LED表示 POWER /
SELECT		 4/4 8/8 16/16
LOW
POWER		 1
インタ
フェース		 KB PS/2キーボード・インタフェース(OADG準拠)
マウス PS/2マウス・インタフェース(OADG準拠)
USB USB 1.1準拠
Sun Sun純正キーボード・
マウスインタフェース準拠
モニタ VGAモニタインタフェース準拠
コンソール
ポート		 KB *1 PS/2、Mini DIN 6ピン メス x1（紫色）
マウス PS/2、Mini DIN 6ピン メス x1（緑色）
Sun SUN純正、
Mini DIN 8ピン メス x1(黒色)
モニタ Mini D-SUB 15ピン メス x1（青色）
PCポート
(Mini D-SUB
15ピン メス 黒色)		 4 8 16
ホットキー 3種類選択可能（Ctrl +Alt + Shift 同時、Ctrl x2回、Scroll Lock x2回）
オートスキャン周期 3 / 5 / 10(初期値) / 20 / 40 / 60秒
モニタ解像度、
リフレッシュレート *2		 1600 x 1200(最大)、75Hz
モニタ・プラグ＆
プレイ機能		 VESA DDC2対応
電流 DC5V AC100V 50/60Hz
消費電流 0.3A(DC) 0.06A(AC) 0.1A(AC)
キーボード / マウス
供給可能電流		 最大300mA 最大150mA
動作周囲温度 0〜40℃
湿度 10〜80%RH
保存温度 -20〜60℃
構造 金属ケース、塗装（アイボリー色）
外形寸法
（W x D x H mm）		 195x104x40 437x210x42 437x210x42
重量（kg） 0.7 2.7 2.9
付属品（下記参照） C D D
保証 当社出荷日よりセンドバック１年保証

＊1
PS/2 接続のキーボードを用いてSun および Macを操作する場合、104 / 109 キーボードが必要となります。101 / 106 キーボード等では操作が行えませんので、ご注意ください(Sun および Mac で使用する場合、キーボード上に [Windows]キー, [アプリケーション]キーが必要となります)。

＊2
モニタ解像度は本機1台での参考値で、環境によっては表示画質が劣化する事があります。
また、カスケード接続ではスレーブ側での表示画質が劣化する事があります。その場合は解像度を下げてご使用ください。（推奨解像度：1024x768以下）

ご注意
本機はPCのPS/2ポートの電源で動作します。通常PS/2ポートの電源回路にはポリスイッチという自己復帰型の保護素子が実装されています。しかし、一部のM/Bではコストダウンの為かヒューズや0オーム抵抗が実装された製品が存在します。 そのような製品と本機を接続して使用した場合、最悪PCもしくは本機の故障の原因となりますのでご注意ください。
尚、ポリスイッチが実装されているかどうかについては各PCもしくはM/Bメーカーにお問合せください。

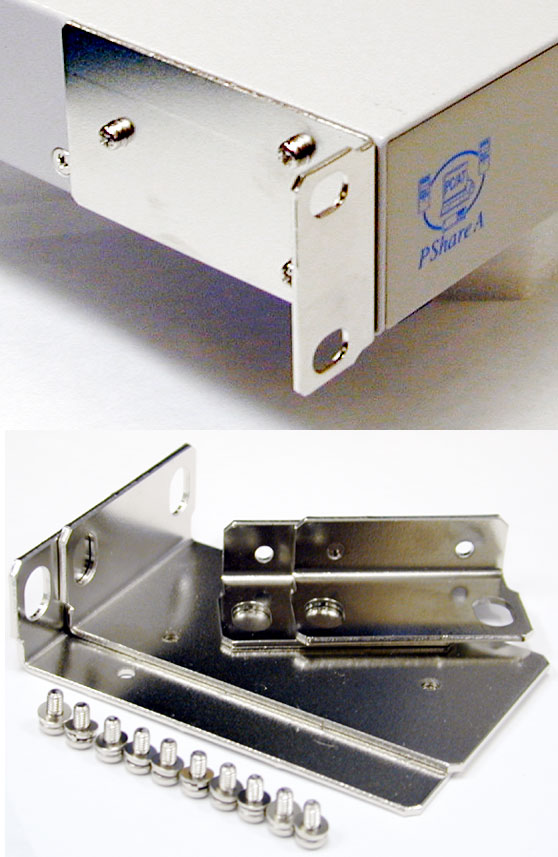

付属品

Over IP シリーズ

製品名 PShare Over IP
管理サーバ数 1
同時接続数 ネットワーク接続 5ユーザー（操作は1ユーザーのみ）
ローカル 1ユーザー（ネットワークユーザーと排他制御）
Ethernet タイプ 10BASE-T, 100BASE-TX
対応プロトコル IP, ICMP, TCP, UDP, FTP, DHCP, VNC,
VNCS(ssh tunneled VNC), HTTP, HTTPS, SYSLOG,
DNS, SSL, SSH
セキュリティ SSL（RC4, MD5）, SSH, Firewall
Console タイプ　信号規格 RS-232C
対応速度 115.2kbps
コネクター Ethernet RJ45×1個
Console RJ45×1個
Local D-sub15×1個, mini-DIN6×2個
Server D-sub15×1個, mini-DIN8×1個, USB×1個
Power DC5V入力×2個 （冗長化対応）
サポートビデオ解像度
（サーバ）		 640 x 480 （60, 72, 75, 85Hz）
800 x 600 （60, 72, 75, 85Hz）
1024 x 768 （60, 70, 75, 85Hz）
1152 x 864 （75Hz）
1280 x 960 （60, 85Hz）
1280 x 1024 （60, 75, 85Hz）
1600 x 1200 （60Hz）
仮想ストレージ（USBディスク） 1.44Mフロッピィ・ディスク
8MB RAMディスク
CD-ROM（isoファイル）
ラックマウント 1Uキット対応 （2台並列可能）
構造 金属ケース, 塗装（黒色）
電源 入力定格 DC5V , 消費電流 2A
外形寸法(W×D×H [mm]) 193 × 124 × 40
質量 785g （本体のみ）
▲topへ戻る

【エクステンダ】　シリーズ 詳細ページへ

PS-300P シリーズ

製品名 PS-300Pシリーズ
型名（名称） PS-300P/P PS-300P/U PS-300P/S
付属専用ケーブル I/F
（コンピュータと送信ユニット間
を接続）		 専用PS/2ケーブル 専用USBケーブル 専用Sunケーブル
付属専用ケーブル
長さ		 1.8m(180モデル） / 3.0m(300モデル）
Etherケーブル
（送受信ユニット間を接続、別売）		 Cat5Ether UTPケーブル（RJ-45）
使用可能な
Etherケーブル長さ		 QXGA(2048×1536、60Hz) 100m
UXGA(1600×1200、60Hz) 200m
SXGA(1280×1024、75Hz)
以下		 300m
添付品 専用ACアダプタ、ケーブルクランプ、調整棒、マニュアル
保証 当社出荷日よりセンドバック１年保証
本 体 送信 / 受信ユニット
本体ポート キーボード PS/2 紫 （各 x1）
マウス PS/2 緑 （各 x1）
ビデオ D-SUB 15pin（各 x1）
USB -
オーディオ -
タッチパネル -
付属専用ケーブル （各 x1）
LED POWERランプ 緑 （各 x1）
電源／消費電流 DC 5V／0.7A
（PCより供給）
※PC切替器と接続時はACアダプタが必要		 DC5V／0.7A
（ACアダプタ）
外形寸法 （W×D×H）／重量 110×100×25 mm／0.4kg

PS-300PU シリーズ

製品名 PS-300PUシリーズ(多機能モデル)
型名（名称） PS-300PU/P PS-300PU/U PS-300PU/S
付属専用ケーブル I/F
（コンピュータと送信ユニット間
を接続）		 専用PS/2ケーブル 専用USBケーブル 専用Sunケーブル
付属専用ケーブル
長さ		 1.8m(180モデル） / 3.0m(300モデル）
Etherケーブル
（送受信ユニット間を接続、別売）		 Cat5Ether UTPケーブル（RJ-45）
使用可能な
Etherケーブル長さ		 QXGA(2048×1536、60Hz) 100m
UXGA(1600×1200、60Hz) 200m
SXGA(1280×1024、75Hz)
以下		 300m
添付品 専用ACアダプタ×2、ケーブルクランプ×2、調整棒、
ゴム足×8、マニュアル
保証 当社出荷日よりセンドバック１年保証
本 体 送信 / 受信ユニット
本体ポート キーボード PS/2 紫 （各 x1）
マウス PS/2 緑 （各 x1）
ビデオ D-SUB 15pin（各 x1）
USB USB 1.0 （各 x1）
オーディオ 3.5mm ステレオミニフォンジャック（各 x1）
タッチパネル D-SUB 9pin（各 x1）
付属専用ケーブル （各 x1）
LED POWERランプ（各 x1）、
USBアクティブランプ（各 x2）
電源／消費電流 DC 5V／0.8A
（PCより供給）
※PC切替器と接続時はACアダプタが必要		 DC5V／0.9A
（ACアダプタ）
外形寸法 （W×D×H）／重量 220×110×42 mm／0.9kg
▲topへ戻る

【ドロア】　シリーズ 詳細ページへ

【有線マウス PC専用モデル】

製品名 PS-D72xxAT/J/R シリーズ
型名 (名称) PS-D7200AT/J/R PS-D7208AT/J/R PS-D7216AT/J/R
ポート数 未搭載 8 16
接続可能機種
(専用ケーブル)		 PC/AT・DOS/V互換機 (PS/2、USB)
液晶ディスプレイ 17インチTFTカラー液晶 (1280×1024　75Hz)
コンソール キーボード 日本語配列87キー
マウス オプティカル・リフレクト マウス (有線モデル)
外形寸法 収納時 486(W)×680 (D)×43(H) mm
引出時 486(W)×1,210 (D)×43(H) mm
LCD引起こし時 H= (380) mm
重量 12.5kg 13kg
電源 電圧 AC100V〜240V
電流 AC100V / 0.8A〜
AC240V / 0.4A		 AC100V / 0.9A〜
AC240V / 0.5A
消費電力 34W 40W
添付品 AC100V用電源ケーブル 1.8m
保証 当社出荷日よりセンドバック１年保証

【有線マウス PC / Sun対応モデル】

製品名 PS-D72xxMT/J/R シリーズ
型名（名称） PS-D7200MT/J/R PS-D7208MT/J/R PS-D7216MT/J/R
ポート数 未搭載 8 16
接続可能機種
(専用ケーブル)		 Sun (MD8ピン、USB)
PC/AT・DOS/V互換機 (PS/2、USB)
液晶ディスプレイ 17インチTFTカラー液晶 (1280×1024　75Hz)
コンソール キーボード 日本語配列87キー (Sun 特殊キー操作ガイド付き)
マウス オプティカル・リフレクト マウス (有線モデル)
外形寸法 収納時 486(W)×680 (D)×43(H) mm
引出時 486(W)×1,210 (D)×43(H) mm
LCD引起こし時 H= (380) mm
重量 12.5kg 13kg
電源 電圧 AC100V〜240V
電流 AC100V/0.8A〜
AC240V/0.4A		 AC100V / 0.9A〜
AC240V / 0.5A
消費電力 34W 40W
添付品 AC100V用電源ケーブル(FG付) 1.8m
保証 当社出荷日よりセンドバック１年保証
ご注意

・切替機未搭載モデルは、本体背面に4ポートのKVM切替機を搭載できるスペースがあり、1Uでの使用が可能です。
　切替機未搭載モデルに、8または16ポートの切替機を搭載したい場合は、ラックに2U分の空きが必要となります。
・接続する機器にMacが含まれる場合は、「PC専用モデル」の切替機未搭載モデルに、Macに対応したKVM切替機を搭載しご利用下さい。
・ラックへの設置には、別途ラックマウントキットが必要となります。
サーバーとの接続には、別途専用ケーブルが必要となります。
▲topへ戻る

【PShare オプション】

製品名 オプション - リモート電源コンセント
形格 FP-MMCB02-100
仕様 電源制御信号 RJ-11 x 1
電源電圧 (消費電流) 100VAC 50 / 60Hz (15A)
サーバコンセント数 1
寸法 150mm (W) x 110.5mm (D) x 40mm (H)
質量 約550g
添付品 取扱説明書、 モジュラーケーブル3m、フェライトコア
▲topへ戻る
　
