OpenBlockSの応用設定

設定例1: プライベートアドレスを割り振ったサーバを外部に公開する

OpenBlockSのEther1に設定したプライベートアドレスのネットワーク中にインターネット(外部)に公開するサーバを設定し、このサーバにインターネット(外部)からアクセスするための設定方法について解説します。
プライベートアドレスに割り当てたFTPサーバへOpenBlockSを介して外部からアクセスする場合を例にします。

装置		アドレス設定例	備考
OpenBlockS	Ether1	192.168.253.254	工場出荷時設定
	Ether2	172.16.1.104	プロバイダ等から割り当てられるアドレスを設定
FTPサーバ		192.168.253.200	固定アドレスを設定(ポート 20、21)

説明のためEther2にはプライベートアドレスを設定しましたが実際にはユーザがプロバイダ等から割り当てられたアドレスを設定します。

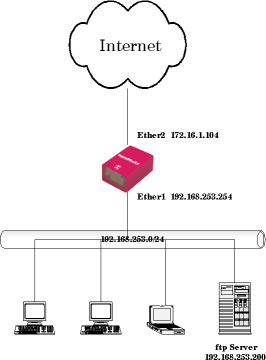

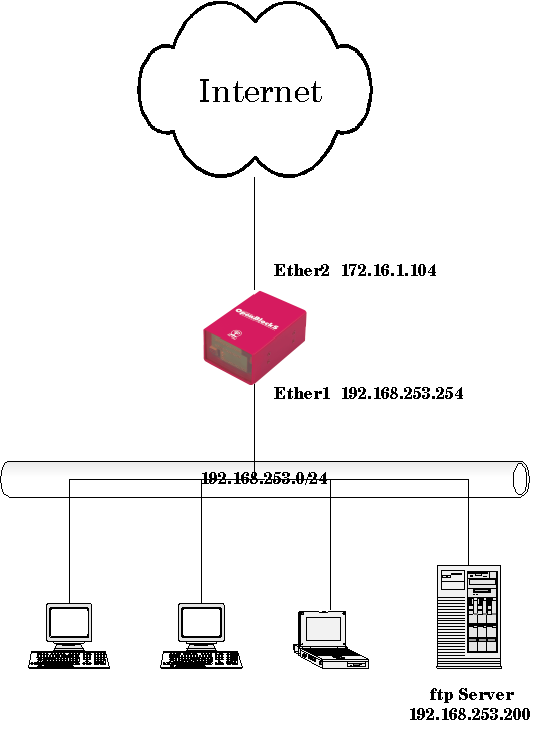

ネットワークの構成は以下のようになります。

この図ではインターネットと接続するためのルーター等の装置は省略しています。

設定方法

設定を行うにはWeb設定画面を利用する方法とtelnet等でログインし、コマンドを入力する方法とがあります。
ipmasqadmコマンドをWeb設定画面から入力する場合はバージョン1.08i以降のファームウェアにアップデートしてご利用下さい。

Web設定画面による設定

バージョン1.05i以前のファームウェアではWeb設定画面でipmasqadmコマンドの入力は行えません。
以下の手順を行う場合は必ずバージョン1.08i以降のファームウェアにアップグレードしてから利用して下さい。

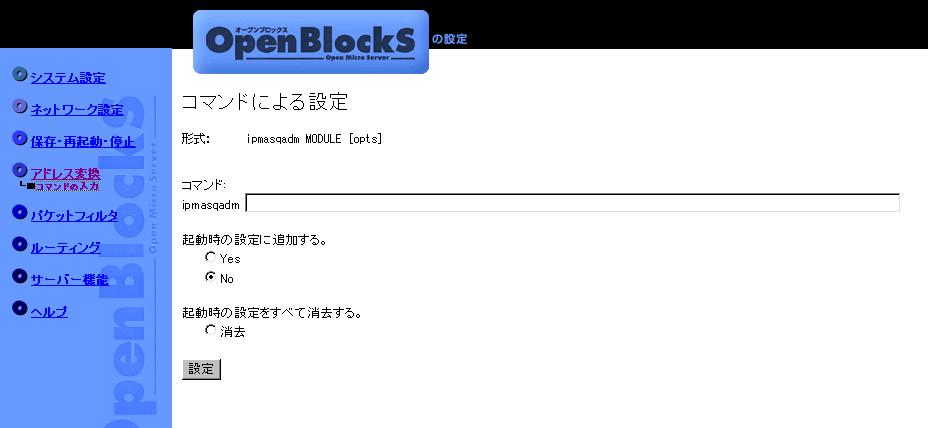

OpenBlockSのWeb設定画面にアクセスし、「アドレス変換」->「コマンド入力」と順に選択します。

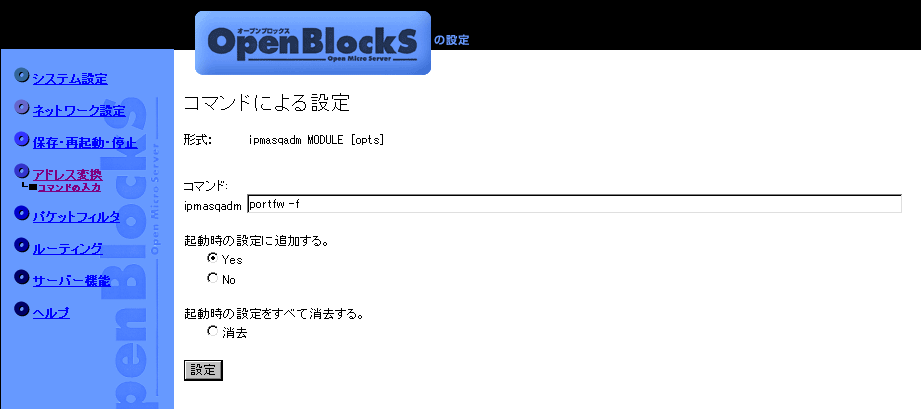

画面上のコマンド入力ボックスに以下のコマンドを入力します。

portfw -f

入力した設定を起動時に反映させるために「起動時の設定に追加する」項の「Yes」を選択します。

入力に誤りがないことを確認したら ボタンをクリックします。
以下同様に

portfw -a -P tcp -L 172.16.1.104 21 -R 192.168.253.200 21
portfw -a -P tcp -L 172.16.1.104 20 -R 192.168.253.200 20

のコマンドをそれぞれ入力し設定に反映させます。
これにより外部から172.16.1.104に対してFTP(ポート20、21)のアクセスを行うと自動的に内部のFTPサーバ(192.168.253.200)へ接続されます。
また例えばWebサーバ(アドレス192.168.253.200、ポート80)を公開したい場合は

portfw -f
portfw -a -P tcp -L 172.16.1.104 80 -R 192.168.253.200 80

のコマンドをそれぞれ入力し設定に反映させます。

ログインによる設定

# ipmasqadm portfw -f
# ipmasqadm portfw -a -P tcp -L 172.16.1.104 21 -R 192.168.253.200 21
# ipmasqadm portfw -a -P tcp -L 172.16.1.104 20 -R 192.168.253.200 20

これにより外部から172.16.1.104に対してFTP(ポート20、21)のアクセスを行うと自動的に内部のFTPサーバ(192.168.253.200)へ接続されます。
また例えばWebサーバ(アドレス192.168.253.200、ポート80)を公開したい場合は

# ipmasqadm portfw -f
# ipmasqadm portfw -a -P tcp -L 172.16.1.104 80 -R 192.168.253.200 80

と入力します。
