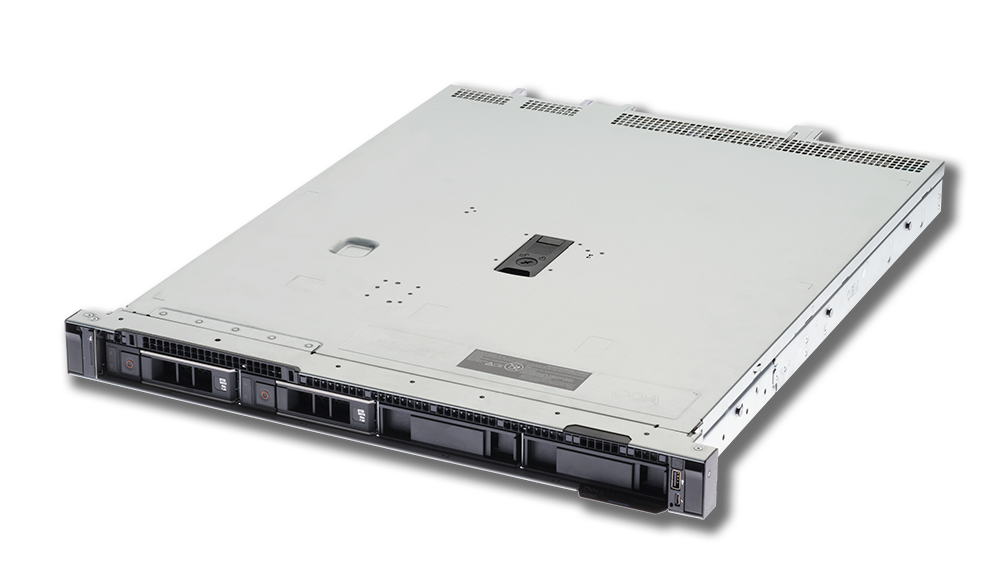

EasyBlocks DDN1 ProLine

DHCP・DNS・NTPサーバーが一体になった
大規模ネットワーク向けアプライアンス

EasyBlocks DDN1 ProLineとは？

EasyBlocks DDN1 ProLineは、DHCP・DNS・NTPサーバー製品ラインナップの最上位モデルとして開発された大規模ネットワーク向けアプライアンスです。
最大10万IPアドレスの払い出しと冗長構成に対応し、公共・文教・医療機関、企業の大規模LAN更新案件など、数万台規模の端末を対象としたネットワーク基盤の構築に適しています。

本製品によって解決できる主なポイント

自前構築サーバーの運用負荷の軽減
分散したサーバー管理の一元化
大規模向けアプライアンス導入のハードルを解消

主な利用シーン

1拠点あたり数千〜数万台規模の企業・施設
官公庁・自治体向けネットワーク更改
大規模キャンパスネットワーク

特長

最大10万IPアドレスの払い出しに対応した大規模ネットワーク向けモデル

「EasyBlocks DDN1 ProLine」は、DHCPサーバーのIPアドレス払い出し可能数に応じて、以下の3モデルをラインナップします。

20,000 IPアドレス対応モデル
50,000 IPアドレス対応モデル
100,000 IPアドレス対応モデル

これにより、数千台規模から数万台規模のクライアント端末を抱える大規模ネットワーク環境においても、安定したIPアドレス払い出しを実現できます。

ラインナップと性能

製品名		EasyBlocks DDN1 ProLine
型番		EBIA/DDN1PL20K/3Y	EBIA/DDN1PL50K/3Y	EBIA/DDN1PL100K/3Y
適用可能規模	DHCPサーバー機能	最大20,000台	最大50,000台	最大100,000台
	DNSサーバー機能 (※1)	端末20,000台程度の内部・外部DNS
	NTPサーバー機能 (※1)	端末20,000台程度
性能指標 (※2)	DHCPサーバー機能 (※3)	5,500リース/秒
	DNSサーバー機能 (※4)(※5)	150,000クエリー/秒

※1 数値は目安であり、構成・使用条件によって異なります。
※2 それぞれ、1ノード・1アプリケーションで動作した場合のソフトウェア疑似試験による測定。
※3 本体内へのログ保存が有効、かつ割り当て前Pingチェックが無効の場合。
※4 本体内へのログ保存を無効にした場合。
※5 自身が保持しているゾーン・レコードに対する問い合わせ。

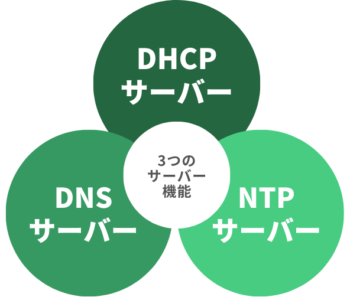

DHCP・DNS・NTPサーバーを1台に集約

「EasyBlocks DDN1 ProLine」は、DHCPサーバー・DNSサーバー・NTPサーバーの3機能を1筐体に統合したネットワークサーバーアプライアンスです。

DHCPサーバー機能：20,000 / 50,000 / 100,000 IPアドレス払い出しに対応
DNSサーバー機能：キャッシュDNS / コンテンツDNSとして利用可能
NTPサーバー機能：最大6箇所の上位NTPサーバーと同期可能

IPアドレス管理・名前解決・時刻同期といったネットワークインフラの中核機能を1台にまとめることで、サーバー台数や構成の複雑さを抑えながら、運用負荷の軽減と設計のシンプル化を図ることができます。

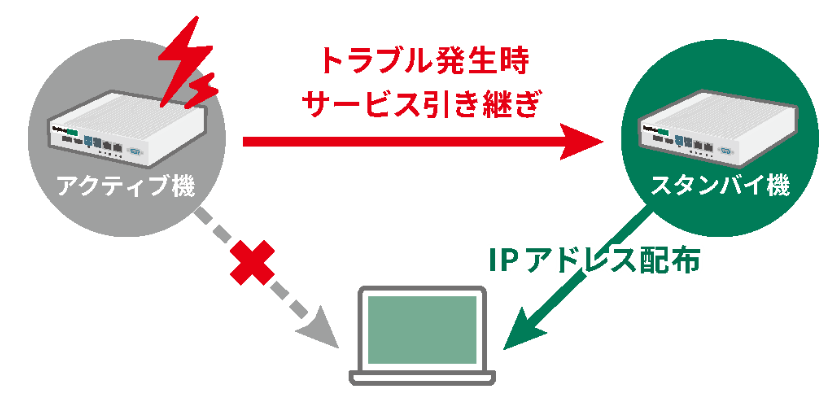

Active-Standby方式の冗長化に対応し、高い可用性を実現

「EasyBlocks DDN1 ProLine」は、Active-Standby方式による冗長構成に対応しており、稼働系（Active）と待機系（Standby）の二重化構成で2台1組での運用が可能です。

稼働系に障害が発生した場合は自動的に待機系へ切り替わり、IPアドレス払い出しや名前解決機能の停止時間を最小限に抑え、ネットワーク全体の可用性が極めて高いネットワーク構成の実現が可能です。

DDNシリーズラインナップ機能比較表

製品名		EasyBlocks DDN1	EasyBlocks DDN1 Enterprise	EasyBlocks DDN1 ProLine
型番		EBA16/DDN1/1Y	EBHX1/DDN1ENT/1Y	EBIA/DDN1PL20K/3Y	EBIA/DDN1PL50K/3Y	EBIA/DDN1PL100K/3Y
適用可能規模(※1)	DHCPサーバー機能	端末500台程度	端末7,500台程度	最大20,000台	最大50,000台	最大100,000台
	DNSサーバー機能 (※2)	端末500台程度の内部・外部DNS	端末5,000台程度の内部・外部DNS	端末20,000台程度の内部・外部DNS
	NTPサーバー機能	端末500台程度	端末5,000台程度	端末20,000台程度
性能指標 (※3)	DHCPサーバー機能 (※4)	500リース/秒	3,500リース/秒	5,500リース/秒
性能指標 (※3)	DNSサーバー機能 (※5) (※6)	2,000クエリー/秒	50,000クエリー/秒	150,000クエリー/秒
共通機能	タグVLAN対応	◯	◯	◯	◯	◯
共通機能	Active-Standby冗長化対応	–	◯	◯	◯	◯

※1 数値は目安であり、構成・使用条件によって異なります。
※2 DHCPサーバーやNTPサーバーを使用せず、教育機関内での利用に限り端末2000台程度。
※3 それぞれ、1ノード・1アプリケーションで動作した場合のソフトウェア疑似試験による測定。
※4 本体内へのログ保存が有効、かつ割り当て前Pingチェックが無効の場合。
※5 本体内へのログ保存を無効にした場合。
※6 自身が保持しているゾーン・レコードに対する問い合わせ。

製品機能

DHCPサーバー機能

MACアドレスによる、固定割り当て/動的割り当て
MACアドレスによる、動的割り当て禁止
リース状況の表示
割り当て前Pingチェックの設定
複数サブネットに対応したDHCPサーバーとして利用可能
サブネット情報設定
ARPスキャンによる固定割り当て等用のホスト登録
ポリシー管理機能 (DHCPリレーエージェント情報オプション)

DNSサーバー機能

自社ドメイン用の外部DNSサーバー、社内クライアント用の内部DNSサーバー等に利用可能
上位DNSへのフォワード、再帰問い合わせ実行などの動作設定
アクセス制御(クエリー送信元、再帰クエリー送信元、キャッシュアクセス)
ゾーンの作成(プライマリ、セカンダリ、フォワード)
ゾーン内のレコード編集
キャッシュ/コンテンツの用途に応じた設定切替え
IPv6アドレスの設定に対応

NTPサーバー機能

指定した上位NTPサーバー、または本体のRTC時刻を配信するNTPサーバーとして利用可能
最大6箇所の上位NTPサーバーを設定可能
IPv4 / IPv6アドレスおよび FQDN 形式でのサーバー指定に対応

その他の機能

Active-Standby冗長化対応
タグVLAN対応
APC製UPS連携機能
Ethernetポートごと・サービスごとの通信フィルタ制御機能
SNMPエージェント機能
Web UI IPアドレスフィルタ機能

ハードウェア仕様

製品名	EasyBlocks DDN1 ProLine
型番	EBIA/DDN1PL20K/3Y	EBIA/DDN1PL50K/3Y	EBIA/DDN1PL100K/3Y
外部インターフェイス Ethernet (※1)	10/100/1000 Base-T x 2
筐体サイズ	434(W)×557(D)×43(H) mm (突起部含まず)
重量	約13kg
動作温度 / 湿度 (※2)	+10℃～+35℃ / 8%～80%Rh
保存温度 / 湿度 (※2)	-45℃～+65℃ / 5%～95%Rh
電源	内蔵AC電源（ホットスワップ対応リダンダント電源ユニット）内蔵AC電源用電源ケーブル AC100V用2本標準添付
	AC 100‐240V±10%
電気安全規格	IEC62368-1 / PSE
EMC規格	VCCI Class-A適合
環境保護	RoHS / REACH
