OpenBlocks IoT BX3

OpenBlocks IoT BX3

ソフトバンク3G対応・FW5ソフトウェア搭載
超小型IoTゲートウェイ

ソフトバンク3G対応の超小型IoTゲートウェイ

ソフトバンクの3G通信網に対応した3G(※)、WLAN、BTの無線モジュールを標準搭載したIoTゲートウェイです。41.6 (W) x 96 (D) x 11.3 (H) mm の極小サイズで様々な場所への設置が可能です。Webブラウザでの設定で、各IoTデバイスとプログラミングレスで接続できるIoTゲートウェイソフトウェア FW5も搭載。また各種オプションケーブルを使用することでUSB、RS-232C、RS-485、GPIOなどのインターフェイスも利用可能です。
※ 法人様向けM2M用SIMカードにのみ対応しています。

OpenBlocks IoT BX3の利用シーン
  • 各種センサーとクラウド間を中継する IoT ゲートウェイとして
  • エッジサイドで計算能力を提供する FOG コンピューティングノードとして
  • 多数のセンサーをインターネットへ繋ぐ M2M・IoT ルーターとして

Web上の設定だけでIoTデバイスとの接続を可能にするFW5搭載

クリックで拡大

IoTシステムでは様々なセンサーやデバイスなどの各種機器や、クラウドサービスとの接続が必要となりますが、それぞれに採用している通信規格やプロトコルが異なり、各種プログラミングを行わなければなりません。
IoTゲートウェイソフトウェア FW5は、それらの通信規格やプロトコルに対応し、コマンドラインではなくWeb UIによる視覚的操作で、かつプログラミングレスでの接続を実現したソフトウェアです。

様々なIoTデバイス・クラウドとノンコード接続

対応センサー・デバイス

温湿度や気圧、照度、UV、騒音、VOC、CO2、PM2.5、人感、電力など、主要メーカーの様々なセンサー・IoTデバイス、加えてAWS、Azureなど主要クラウドほぼ全てと、Webブラウザ上での設定だけで接続が可能です。

名刺サイズながら高性能・省電力のハードウェア

わずか41.6mm x 96mm x 11.3mmの名刺サイズ、可動パーツのないファンレス設計のハードウェアに、高感度アンテナを使用したWLAN、BTの無線通信モジュールを搭載し、ソフトバンク3Gの通信方式を採用。CPUには高性能で省電力のIntel Atom®プロセッサー500MHz Dual Coreを搭載し、小さいながらも高性能なIoTゲートウェイです。
各種オプションケーブルを使用することで、USB、RS-232C、RS-485などのインターフェイスで利用できます。

超小型ながらも拡張性の高いインターフェイス

USB給電二又ケーブル/USBホスト付き
USBホスト付給電二又ケーブル
USB給電二又ケーブル/RS-485付
RS-232C付き給電二又ケーブル

有線

BX1コネクタ
USBホスト (オプション)
RS-232C (オプション)
RS-485 (オプション)

無線

BT4.0
WLAN 802.11 a/b/g/n
ソフトバンク 3G
(W-CDMA:band1/8)

リモートマネージメントサービス AirManage®2 1年間使用権付属

AirManage2 デバイスリモートマネジメントサービス

リモートマネージメントサービス AirManage®2の1年間使用権付属。本機の全ての操作だけでなく、ソフトウェアアップデートや、3世代前までのバックアップ、アプリケーションの追加などが、遠隔からセキュアに行えます。

システムの長期運用をサポートする保守サポート付属

  • 先出しセンドバック:ハードウェア故障時、正常な製品を先出しにて発送します。
  • 通知サービス:新たなIoTゲートウェイソフトウェアが公開された際にメールで通知します。
  • Q&Aサービス:セットアップ方法などのご質問に対応します。

仕様

型 番 OBSBX3
CPU モデル Intel Atom® Processor
動作速度 500MHz(Dual core)
内蔵2次キャッシュ 1024 KB/Core
メインメモリ(オンボード) 1GB(LPDDR3)
内蔵ストレージ 4GB(eMMC)
追加ストレージ
無線インターフェイス 3G(ソフトバンク)対応
※ 法人様向けM2M用SIMカードにのみ対応しています
対応Band W-CDMA:band 1/8
BT 4.0+2.1 EDR
WLAN(IEEE802.11a/b/g/n)
SIMインターフェイス 通信用 miniSIM(2FF)カードスロット
有線インターフェイス BX1コネクタ × 1
標準添付:USB2.0(バスパワー・type-A)
セキュリティ
寸 法 41.6mm(W)x 96mm(D)x 11.3mm(H)(突起部含まず)
重 量 45g
電 源 USBケーブルによる給電時 DC4.75〜5.25V
動作条件 動作時 温度:0℃〜+40℃/
湿度:20%〜80%RH(結露無きこと)
保存時 温度:-30℃〜+70℃/
湿度:20%〜90%RH(結露無きこと)
消費電力 高負荷時 4.6W(外部用バスパワー含まず)
アイドル時 1.0W
MTBF 224,858h
EMC規格 VCCI Class-B適合
環境保護 RoHS指令適合
認証(WLAN/BT) TELEC
認証(LTE/3G) JATE/TELEC
RTCバックアップ時間 約10分
出荷時OS Debian GNU/Linux
保証条件 センドバック1年保証
付属品 USB給電コンソールケーブル × 1

※ エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したものです。

関連製品

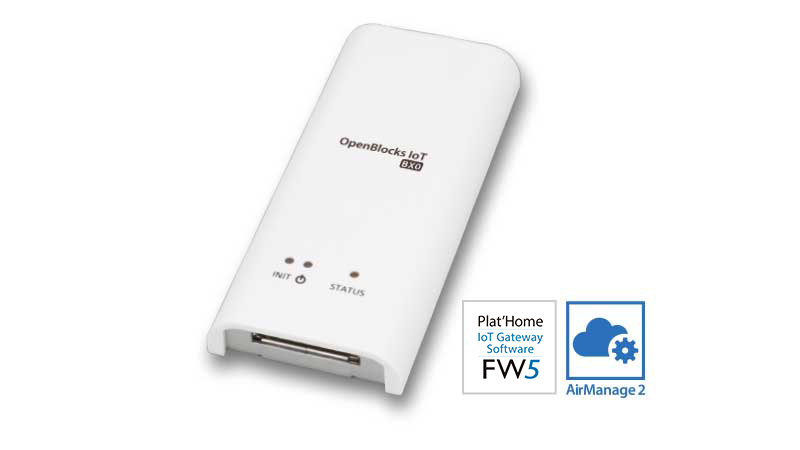

OpenBlocks IoT BX0
