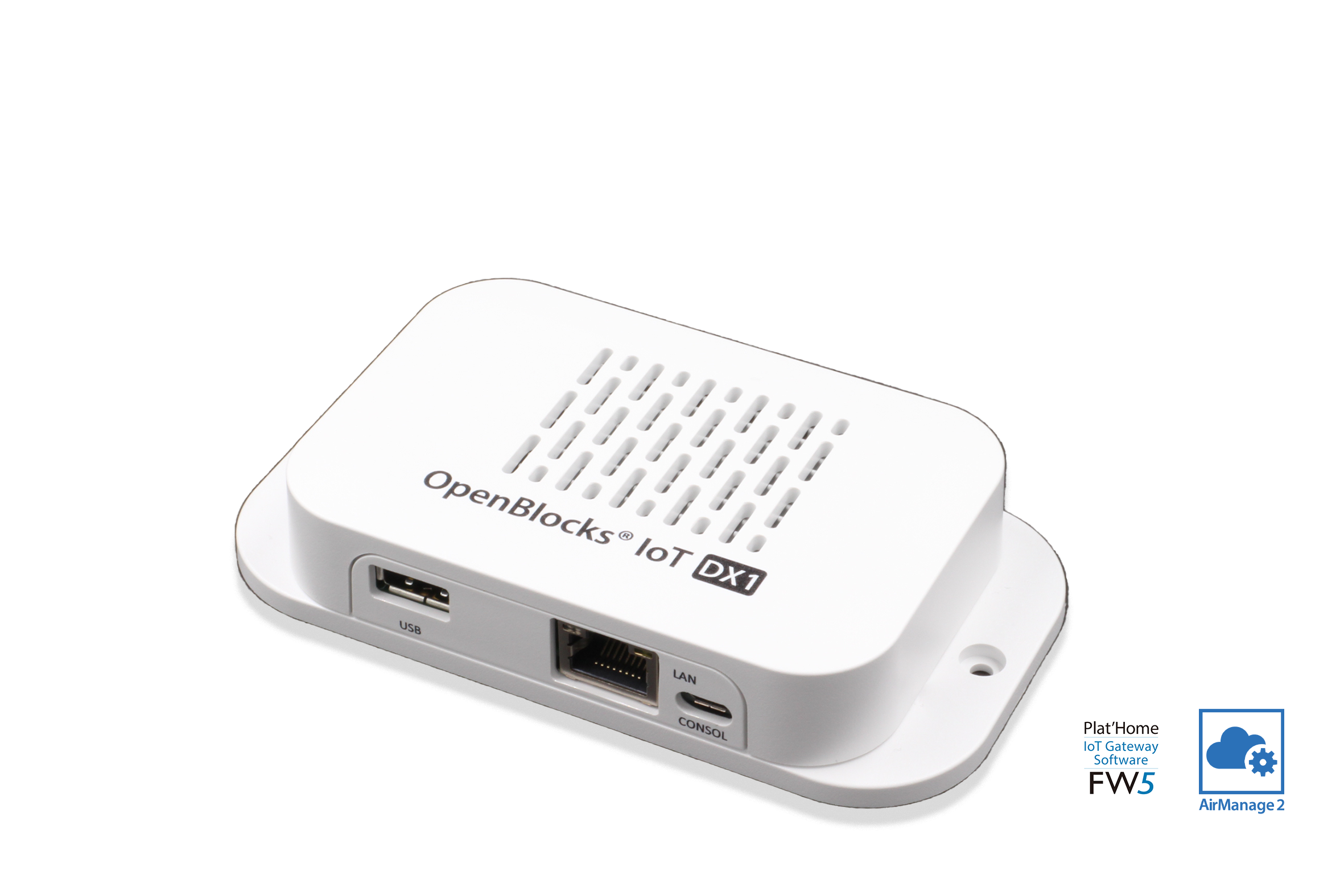

OpenBlocks IoT DX1

IoTデバイスやクラウドとノーコード接続
ミドルレンジIoTゲートウェイ

BLEビーコンをはじめとするIoTデバイス通信に最適なIoTゲートウェイ

OpenBlocks IoT DX1は、BLEビーコンを活用した所在管理システムをはじめ、IoT技術を基盤としたサービスの構築に最適なIoTゲートウェイ製品です。
BLEやWLAN、PoE受電対応のEthernetなど、従来製品と同等の通信機能を搭載し、手の中に収まるコンパクトサイズの筐体設計で、様々なシーンや設置場所で導入が可能です。また、BLEビーコンをはじめとするIoTデバイスのデータ受信からクラウド送信まで、ノーコードかつグラフィカルに実現するIoTゲートウェイソフトウェア FW5を搭載。IoTソリューションの構築を強力に支援します。

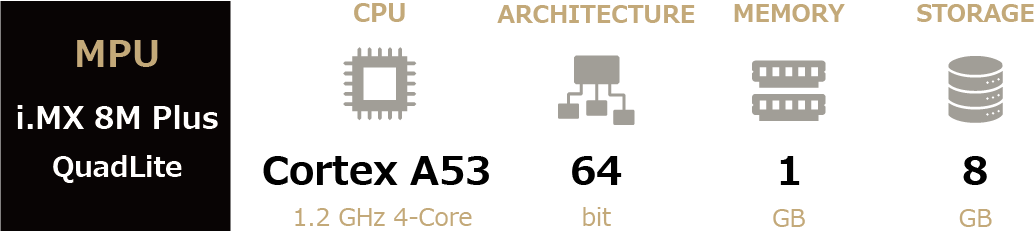

i.MX 8M Plus採用で高速かつ低消費電力

従来製品に比べ2倍超の高速化を図りながらも、低消費電力を実現。MPUにi.MX 8M Plus QuadLiteを搭載。

  • MPU: NXP i.MX 8M Plus QuadLite
  • メインCPU: ARM Cortex A53 1.2GHz 4-Core
  • 64 bitアーキテクチャ
  • 1GBメモリー
  • 8GB ストレージ

配線に制約がある環境で便利なPoE受電対応

IoTセンサーやIoTデバイスは人が立ち寄れない場所や狭い場所など、設置環境に制約があることが少なくありません。Ethernetケーブルで送電可能なPoE受電に対応し、電源ケーブルを不要にすることができ、様々な設置場所に柔軟に対応できます。

ノーコードでIoTデバイスや主要クラウドと接続するFW5搭載

クリックで拡大

IoTシステムでは様々なセンサーやデバイスなどの各種機器や、クラウドサービスとの接続が必要となりますが、それぞれに採用している通信規格やプロトコルが異なり、各種プログラミングを行わなければなりません。
IoTゲートウェイソフトウェア FW5は、それらの通信規格やプロトコルに対応し、コマンドラインではなくWebブラウザ上の設定、かつノーコードでの接続を実現したソフトウェアです。

100種類以上の主要メーカー製IoTセンサー・デバイスに対応

対応センサー・デバイスリスト
デバイス名、通信プロトコルなどで検索可能

気圧、温度、湿度、照度、UV、騒音、VOC、CO2、PM2.5、人感、電力センサーなど、主要IoTメーカーのセンサーやデバイスに対応。全てコマンド入力なしで、Webブラウザ上での設定入力やプルダウンなどで接続設定可能です。

主要なクラウドサービスにもノーコード接続

AWSやAzureなど主要なクラウドサービスにノーコード接続。Webブラウザ上の設定入力で接続可能で、コマンドラインなどの入力は不要で、IoTデバイスから受信したデータをクラウドに上げることができます。

多様なインターフェイス・拡張オプション

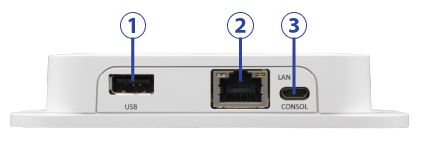

有線インターフェイス

クリックで拡大
  1. USB2.0
  2. Ethernet (PoE受電対応)
  3. Micro USBコンソール

無線インターフェイス

  • BT5.2
  • WLAN 802.11 a/b/g/n/ac

小型・ファンレス・堅牢な筐体設計

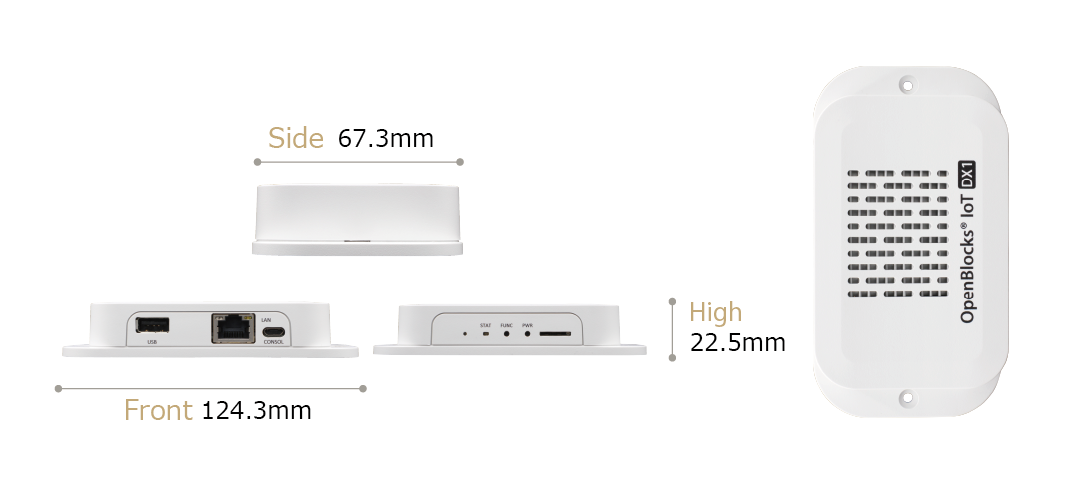

DX1筐体サイズ – クリックで拡大

・超軽量: 118g
・コンパクトサイズ: 124.3 x 67.3 x 22.5 mm
・ファンレス密閉構造 防塵性能 IP30相当
・幅広い温度環境性能:
 -20℃~+40℃ (PoE受電時)、-20℃~+50℃ (USB電源使用時)
・MTBF(平均故障間隔):
 1,227,627h (PoE受電時)、500,000h (USB-ACアダプタ電源使用時)

リモートマネージメントサービス AirManage®2 1年間使用権付属

AirManage2 デバイスリモートマネジメントサービス

本製品の死活監視・一括設定変更・アップデート・グループ管理等、全ての操作が当社独自技術を用いてセキュアにリモートで行えるデバイスマネージメントサービス「AirManage®2」の1年間利用権が付属。
全ての待ち受けポートを閉じ、ネットワーク内外部から本製品の存在が見えない状態で、AirManage®2からのみ操作を受け付けるステルス設定や、事前に設定情報を用意し、設置場所で本製品をインターネットに接続すると、設定が自動的にダウンロードされるゼロコンフィグといった、幅広い活用ができます。

システムの長期運用をサポートする保守サポート付属

  • 先出しセンドバック:ハードウェア故障時、正常な製品を先出しにて発送します。
  • 不具合対応:不具合回避方法の提案やエラー・ログからの障害調査を行います。
  • Q&Aサービス:セットアップ方法などのご質問に対応します。
  • 通知サービス:新たなソフトウェア公開時、登録メールアドレスに通知します。

仕様



型 番 OBSDX1
プロセッサ メイン ARM Cortex-A53 64-bit
動作速度 1.2 GHz(Quad-Core)
内蔵2次キャッシュ 512 kB
メインメモリ(オンボード) LP-DDR4-4000 32bit-wide 1GB
内蔵ストレージ 8 GB(eMMC)
追加ストレージ microSD カードスロット × 1 (SDXC)
無線インターフェイス BT 5.2(BLE)
WLAN(IEEE 802.11a/b/g/n/ac)
有線インターフェイス USB(HOST) 2.0 x 1(type-A)
USB(Console) Micro USB(type-B) x 1
Ethernet

10BASE-T/100BASE-TX/1000BASE-T ×1
PoE(IEEE802.3af) PD ×1

セキュリティ CAAM、 RDC、TrustZone
寸 法 124.3mm(W) x 67.3mm(D) x 22.5mm(H)(突起部含まず)
重 量 118g(付属品含まず)
電源電圧 USB電源

DC5V
コネクタ:Micro-USB Type B(シリアルコンソールと共用)

PoE受電 DC48V (36~57V) Alternative A(1-2,3-6)またはAlternative B(4-5,7-8)
動作条件 動作時

〔USB受電時〕温度:-20~50℃ / 湿度:5~95%Rh (結露なきこと)
〔PoE受電時〕 温度:-20~40℃ / 湿度:5~95%Rh (結露なきこと)

保存時 温度:-30℃〜+70℃/湿度:5%〜95%Rh
消費電力 高負荷時

USB受電時 3.6W
PoE受電時 5.0W

アイドル時 USB受電時 2.2W
PoE受電時 3.4 W
MTBF ACアダプタ受電時: 500,000h
PoE受電時: 1,227,627h
環境保護 RoHS 2.0指令適合
認証(WLAN/BT) TELEC
出荷時OS Debian GNU/Linux(64bit)
保証条件 センドバック1年保証
付属品

Micro-USBケーブル × 1
