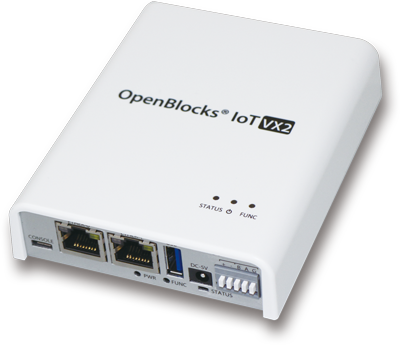

OpenBlocks IoT VX2

IoTエッジコンピューティングを実現する

Docker機能やAzure IoT Edgeなどのエッジコンピューティング機能が利用できるインテリジェントIoTゲートウェイです。

OpenBlocks IoT VX2はインテリジェントエッジIoTゲートウェイ製品です。高性能ハードウェアに加えLTE/3G通信や次世代IoT通信規格LoRaWANにも対応、安定した通信事業品質のLinux カーネルを含んでいます。さらにDocker管理機能やMicrosoft Azure IoT Edgeにも対応するIoTゲートウェイ用ソフトウェア「Plat’Home IoT Gateway Software FW4」を搭載しています。OpenBlocks IoT VX2によって、大量・広域・多地点展開を前提とするIoTシステムの構築はもちろん工場やプラント施設、気象、防犯など、IoTエッジコンピューティングの利用が最適とされる分野におけるIoTシステムの本格導入が実現できます。



IoTエッジコンピューティングを強力に支援するFW4搭載

Plat’Home IoT Gateway Software FW4

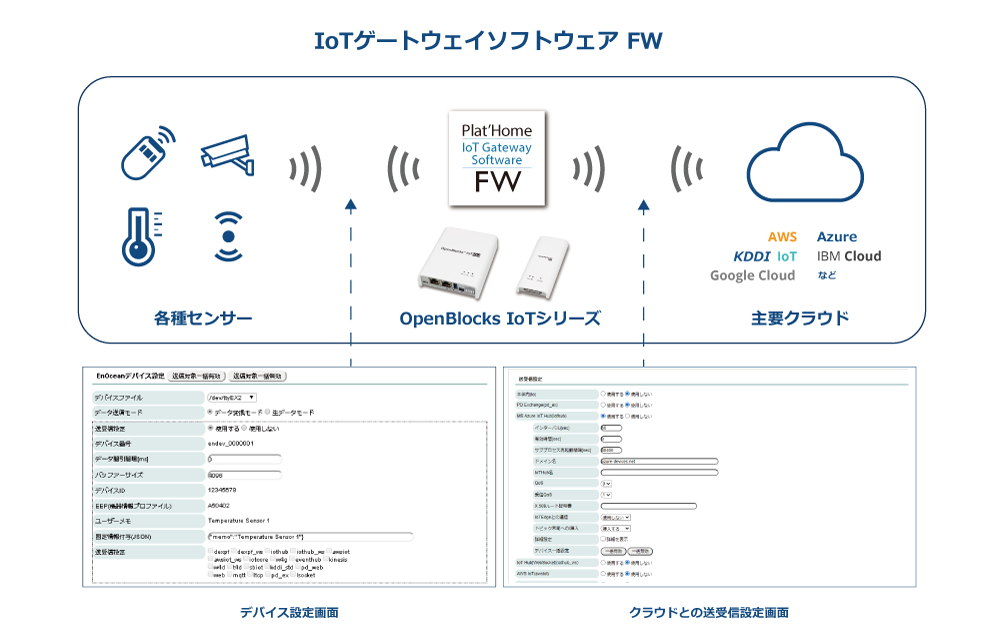

インテリジェントエッジを実現するPlat’Home IoT Gateway Software FW4は、視覚的に操作可能なWeb UIからセンサー・デバイス接続、 各種クラウドサービス接続、Dockerコンテナのデプロイや割り当てリソース設定、Microsoft Azure IoT Edgeの導入・モニタリングが行えます。

FW4の機能と特長

堅牢かつ高性能なハードウェア

OpenBlocks IoT VX2はネイティブなレベルでOSを含むソフトウェアを安定稼働させるインテルアーキテクチャ 64bitのCPUや大容量RAMを搭載しています。小型かつ軽量な筐体で-20℃~+60℃の環境下でも動作し、様々な場所・用途での設置・運用が可能です。



エッジコンピューティングをサポートする高速処理性能

OpenBlocks IoT VX2の心臓部にはインテルアーキテクチャ64bitのATOM Processor E3805 (1.33GHz,Dual Core) を搭載し、 ネイティブなレベルでOSを含むソフトウェアを安定稼働させます。また内蔵ストレージを32GB、RAM 2GBと大容量なものに強化し、 エッジ側でOSやミドルウェアのみならず、ユーザー実装する固有の処理プログラムなども高速動作が可能であり、IoTで今後利用が見込まれる機械学習や分散処理を含む幅広いエッジコンピューティングを実現します。

CPU
1.33
GHz Dual-Core
ARCHITECTURE
64
bit
MEMORY
2
GB
STORAGE
32
GB

小型・ファンレス・堅牢な筐体設計

OpenBlocksシリーズの基本コンセプトである超小型・超軽量サイズを踏襲し、筐体重量わずか約160gで壁面や天井等の空間への容易な設置を可能とし、さらに耐環境性能を大幅に向上させ、様々な場所・用途での設置・運用が可能です。

DIN レールへの取付に対応
ファンレス半密閉構造
IP40
相当の防塵性能
耐環境性能(※)
−20+60
超小型
91.9 × 114.8 × 25
W×D×H(mm)
超軽量
160
g

※ 周囲温度が40℃を超える環境に本製品を設置する場合は、添付の放熱・設置ブラケット(工場用DINレールへの取付に対応)を取り付けてご使用ください。

多様なデバイス、WAN・LAN接続を実現するインターフェイス

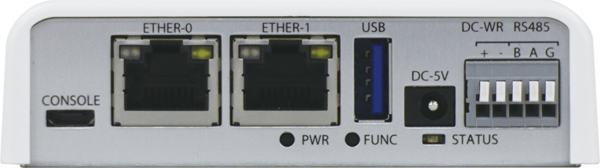

OpenBlocks IoT VX2 インターフェイス部分

IoTデバイス(モノやセンサー)との有線・無線による多様な接続を実現する拡張性の高い各種インターフェイスや、クラウドとの通信を実現する各種インターフェイスを搭載しています。 またOpenBlocks IoT VX2では、新たにEthernetポートを2ポートに増設することで、その拡張性をより高めています。

有線インターフェイス

Gigabit Ethernet
UART RS-485
USB3.0

無線インターフェイス

BT4.0
WLAN 802.11 a/b/g/n/ac
LTE/3G(※)
地域BWA(※)
EnOcean(※)
Wi-SUN(※)
LoRaWAN(※)

※ 別途内蔵オプションが必要です。オプションは全て製品出荷時オプションです。ご購入頂いた本体に実装、または同時出荷致します。

デバイス・WANコネクティビティを実現する内蔵オプション

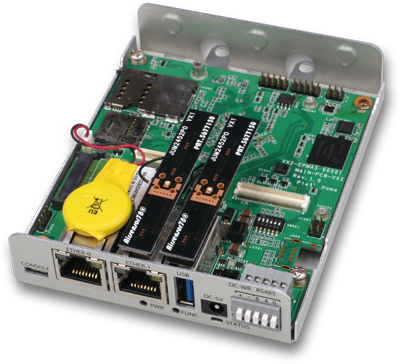

OpenBlocks IoT VX2の内部

公共空間、屋外施設をはじめとした設置エリアの拡大から、対応キャリアや通信規格、インターフェイスの拡張など、目的に応じた多様な導入環境にも対応し、OpenBlocks IoT Familyの利便性をさらに向上させるオプション製品を取り揃えています。

ワイヤレスWAN接続を実現する通信モジュールやIoT デバイスとのワイヤレス接続を実現するモジュールなど、IoTシステムに応じた内蔵オプションを追加可能です。さらにOpenBlocks IoT VX2では、農業施設や工場運送など様々な場所でもIoTシステムの構築が可能な、低消費電力・遠距離通信を実現する次世代通信規格「LoRaWAN」対応通信モジュールをオプションとして追加することができます。

様々なセンシングデータを取得する豊富なセンサー・デバイス

対応センサー・デバイス

周辺環境から気圧、温度、湿度、照度、UV、騒音、VOC、CO2、PM2.5、人感、電力など、様々なセンシングデータを取得することができるIoTセンサー・デバイスの数多くにOpenBlocks IoT Familyは対応していることで、IoT社会の実現に向けた様々なソリューションをサポートします。

対応センサー・デバイスのラインナップ

仕 様

型 番 OBSVX2/N(※1)
CPU モデル Intel Atom E3805 64-bit 1.33GHz two-core two-thread 1 MB L2 cache
動作速度 1.33 GHz(Dual core)
内蔵2次キャッシュ 1024 kB/Core
メインメモリ(オンボード) On-board 2 GB(64-bit bus DDR3L)
内蔵ストレージ 32 GB(eMMC)
追加ストレージ microSD カードスロット × 1
無線インターフェイス BT 4.0(BLE) + 2.1 EDR
WLAN(IEEE802.11a/b/g/n/ac)
SIMインターフェイス 通信用 nanoSIM(4FF)カードスロット(※1)
有線インターフェイス USB(HOST) 3.0 x 1(type-A)(※2)
USB(Console) Micro USB(type-B) x 1(※2)
Ethernet 10BASE-T/100BASE-TX/1000BASE-T x 2
RS-485 半2重 x 1(使用可能電線範囲:AWG28〜AWG22)
セキュリティ TPM2.0(Trusted Platform Module)あり
寸 法 91.9mm(W) x 114.8mm(D) x 25mm(H)(突起部含まず)
重 量 160g(付属品含まず)
電 源 DC-Jack 給電時:DC4.75〜5.25V/
Wide DC 給電時 : DC10〜48V(※3)
動作条件 動作時 温度:-20℃〜+60℃/湿度:20%〜80%Rh
(結露なきこと)(※4)
保存時 温度:-30℃〜+70℃/湿度:20%〜90%Rh
(結露なきこと)
消費電力 高負荷時 ACアダプタ 9.0W(16.9VA)/Wide DC(48V)7.5W(外部用バスパワー含まず)
アイドル時 ACアダプタ5.5W(11.2VA)/Wide DC(48V)4.0W
MTBF 435,615h
省エネ法に基づくエネルギー消費効率 区分:H
0.52 W/GTOPS(単位)(※5)
※CPT値:10.640(MTOPs)
環境保護 RoHS指令適合
認証(WLAN/BT) JATE/TELEC
RTCバックアップ時間 最大10年
出荷時OS Debian GNU/Linux(64bit)
保証条件 センドバック1年保証
付属品 USB Type-A microUSBケーブル × 1
ACアダプタ × 1
放熱・設置ブラケット(取付ネジ付き)× 1
  • ※1 製品型番「OBSVX2」についてはmini-SIM対応となります。
  • ※2 サポートするケーブル長は 3m 未満です。
  • ※3 本機能をご使用いただく場合、外付けノイズフィルター(SNR-10-223-T (COSEL))または同等のノイズフィルターの接続が必要です。
  • ※4 周囲温度が 40 ℃ を超える環境に本製品を設置する場合は、添付の放熱・設置ブラケットを取り付けてご使用ください。
  • ※5 エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したものです。



対応インターフェイス比較

無線インターフェイス

◎ = 標準対応  ○ = オプション対応


  OpenBlocks IoT VX2 OpenBlocks IoT EX1 OpenBlocks IoT BX5 OpenBlocks IoT BX3 OpenBlocks IoT BX1 OpenBlocks IoT BX0
BT
WLAN
3G(NTTドコモ)
3G(ソフトバンク)
LTE(NTTドコモ)
LTE(KDDI)
LTE(ソフトバンク)
BWA
LPWA LoRaWAN
EnOcean
Wi-SUN

有線インターフェイス

◎ = 標準対応  ○ = オプション対応


  OpenBlocks IoT VX2 OpenBlocks IoT EX1 OpenBlocks IoT BX5 OpenBlocks IoT BX3 OpenBlocks IoT BX1 OpenBlocks IoT BX0
BX1コネクタ
USBホスト
Ethernet
RS-232C/RS-485 (排他)
RS-485
RS-232C
