OpenBlocks IoT VX1

OpenBlocks IoT VX1

IoTシステムの分散処理化を可能にする高性能ハードウェアを搭載したIoTゲートウェイ

販売終了製品

OpenBlocks IoT VX1はモノとインターネットとの間をつなぐIoTゲートウェイ製品です。 IoTシステムの分散処理化を可能にする高性能ハードウェアや、−20 〜 +60℃の環境下でも動作する堅牢性を兼ね備え、さらにIoTに必要である多様な機能を含むファームウェア「IoT Gateway Firmware 2.x」も搭載し、IoTシステムのスムーズな構築・IoTエッジコンピューティングの実現を支援します。

IoTに最適なファームウェア IoT Gateway Firmware 2.x 搭載

IoT Gateway Firmware 2.x搭載

OpenBlocks IoT VX1は、IoTシステムを実現するために最適なファームウェア「IoT Gateway Firmware 2.x」(FW 2.x)を搭載しています。

エッジコンピューティングをサポートする高速処理性能


OpenBlocks IoT VX1の心臓部にはインテルアーキテクチャ64bitのATOM Processor E3805(1.33GHz,Dual Core)を搭載し、 ネイティブなレベルでOSを含むソフトウェアを安定稼働させます。また8GBの内蔵ストレージ、1GBのRAMはエッジ側でOSやミドルウェアのみならず、ユーザー実装する固有の処理プログラムなども高速動作が可能であり、IoTで今後利用が見込まれる機械学習や分散処理を含む幅広いエッジコンピューティングを実現します。
小型かつ軽量な筐体で-20℃~+60℃の環境下でも動作し、様々な場所・用途での設置・運用が可能です。

小型・ファンレス・堅牢な筐体設計

OpenBlocks シリーズの基本コンセプトである超小型・超軽量サイズを踏襲し、筐体重量わずか約 160g で壁面や天井等の空間への容易な設置を可能とし、さらに耐環境性能を大幅に向上させ、様々な場所・用途での設置・運用が可能です。

DIN レールへの取付に対応
  • ファンレス半密閉構造
  • IP40相当の防塵性能
  • 耐環境性能 (※) : -20~+60℃
  • 超小型 91.9 x 114.8 x 25 mm (W x D x H)
  • 超軽量 160g

※ 周囲温度が40℃を超える環境に本製品を設置する場合は、添付の放熱・設置ブラケット(工場用DINレールへの取付に対応)を取り付けてご使用ください。

多様なデバイス、WAN・LAN接続を実現するインターフェイス

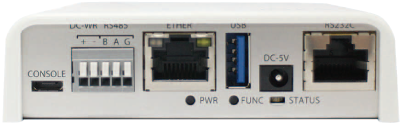

OpenBlocks IoT VX1 インターフェイス部分

IoTデバイス(モノやセンサー)との有線・無線による多様な接続を実現する拡張性の高い各種インターフェイスや、クラウドとの通信を実現する各種インターフェイスを搭載しています。

有線インターフェイス

  • Gigabit Ethernet
  • UART RS-232C/485
  • USB 3.0

無線インターフェイス

  • BT4.0
  • WLAN 802.11 a/b/g/n/ac
  • LTE/3G(※)
  • 地域BWA(※)
  • EnOcean(※)
  • Wi-SUN(※)

※ 別途内蔵オプションが必要です。オプションは全て製品出荷時オプションです。ご購入頂いた本体に実装、または同時出荷致します。

デバイス・WAN コネクティビティを実現する内蔵オプション

ワイヤレスWAN接続を実現する通信モジュールやIoTデバイスとのワイヤレス接続を実現するモジュールなど、IoTシステムに応じた内蔵オプションを追加可能です。

通信モジュールオプション

  • LTEモジュール(NTTドコモ)
  • LTEモジュール(KDDI)
  • LTE/3Gモジュール(NTTドコモ)
  • LTE/3Gモジュール(ソフトバンク)
  • 地域 BWA

デバイス通信モジュールオプション

  • EnOcean モジュール
  • Wi-SUN モジュール

システムの長期運用をサポートするサポートサービス付属

OpenBlocks IoT VX1には、長期運用をサポートするためのサポートサービスが1年間(最大5年まで延長可能)付属します。サポートサービスはシステムの恒常的な維持のためファームウェアバージョンアップ時の通知サービスや、製品のセットアップやトラブルに関するご利用時のお問い合わせについてサポートを受けることができます。

先出しセンドバック
先出しセンドバック
Q&Aサービス
Q&Aサービス
メール通知
不具合に対する対応

仕様

型 番 OBSVX1
CPU モデル Intel Atom E3805 64-bit 1.33GHz two-core two-thread 1 MB L2 cache
動作速度 1.33 GHz(Dual core)
内蔵2次キャッシュ 1024 KB/Core
メインメモリ(オンボード) On-board 1GB(64-bit bus DDR3L)
内蔵ストレージ 8GB(eMMC)
追加ストレージ microSDカードスロット × 1
無線インターフェイス BT4.0(BLE) + 2.1EDR
WLAN(IEEE802.11a/b/g/n/ac)
SIMインターフェイス 通信用 miniSIM(2FF)カードスロット
有線インターフェイス USB(HOST) 3.0 x 1(type-A)(※1)
USB(Console) Micro USB(type-B) x 1(※1)
Ethernet 10BASE-T/100BASE-TX/1000BASE-T x 1
RS-232C RJ45コネクタ x 1
RS-485 半2重 x 1(使用可能電線範囲:AWG28〜AWG22)
セキュリティ TPM2.0(Trusted Platform Module)あり
寸 法 91.9mm(W) x 114.8mm (D) x 25mm(H)(突起部含まず)
重 量 160g(付属品含まず)
電 源 DC-Jack給電時:DC4.75〜5.25V/
Wide DC給電時 : DC10〜48V(※2)
動作条件 動作時 温度:-20℃〜+60℃/湿度:20%〜80%Rh
(結露なきこと)(※3)
保存時 温度:-30℃〜+70℃/湿度:20%〜90%Rh
(結露なきこと)
消費電力 高負荷時 8.2W(外部用バスパワー含まず)
アイドル時 5.1W
MTBF 432,644h
EMC規格 VCCI class A
省エネ法に基づくエネルギー消費効率 区分:H
0.18 W/GTOPS(単位)(※4)
環境保護 RoHS指令適合
認証(WLAN/BT) JATE/TELEC
認証(LTE/3G)
RTCバックアップ時間 最大10年
出荷時OS Debian GNU/Linux (64bit)
保証条件 センドバック1年保証
付属品 デバック用USBコンソールケーブル × 1
ACアダプタ × 1
放熱・設置ブラケット(取付ネジ付き)× 1

※1 サポートするケーブル長は3m未満です。
※2 本機能をご使用いただく場合、外付けノイズフィルター(SNR-10-223-T (COSEL))または同等のノイズフィルターの接続が必要です。
※3 周囲温度が40℃を超える環境に本製品を設置する場合は、添付の放熱・設置ブラケットを取り付けてご使用ください。
※4 エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したものです。
