Syslog形式のログ保存・閲覧に対応し、ルーターの稼働状況をレポート

「EasyBlocks Network Reporter」はヤマハ製RTX/NVRルーター製品やFortinet社のUTMのCPU・メモリの使用率やネットワークトラフィックの負荷状況などを日々レポーティングする機能に加え、各種サーバー・ネットワーク機器から出力されるSyslog形式のログの蓄積や閲覧にも対応したアプライアンス製品です。

当製品により、ルーターやUTM製品を使いネットワークを構築している企業が、日々のネットワークの稼働状況を手間なく確認でき、さらにログの一括管理により万が一異常が発生した際にも迅速なトラブル対応が可能となります。

クリックで拡大

製品特徴

多拠点、複数機器のログを一括保存

ルーターをはじめUTM、ファイアウォールといった各種機器のSyslogメッセージを本体内蔵ストレージや、仮想マシンのストレージに長期保存可能です。

ストレージ容量選定の目安
100万件のSyslogメッセージで約200MBのストレージ容量を消費します。
※ Syslogメッセージのサイズ100Byte程度を想定

各機器のログを可視化

SyslogやSNMP Trapで収集したログを本体内蔵のWeb UI上で閲覧できます。特定のルーター機種に対応したログのフィルタリングルールも搭載し、異常発生の兆候となるログもすぐに閲覧することが可能です。

Web UIによりログ閲覧や設定作業が容易

本体にWeb UIを装備しており、収集したログの閲覧や、IPアドレスの設定、ファームウェアアップデートなどを、コマンドを使うことなく、Webブラウザ上で容易に行うことができます。

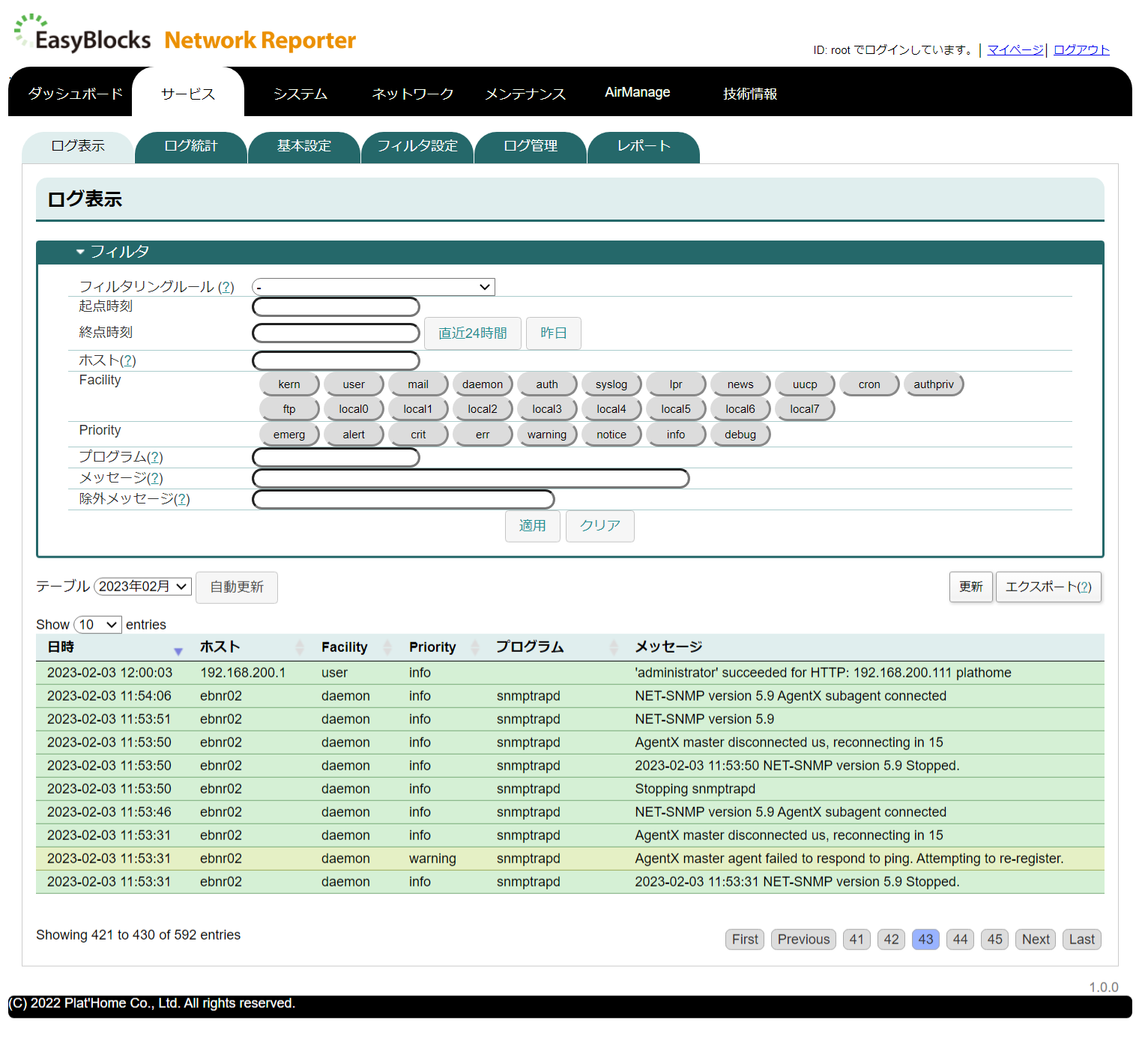

ブラウザ上で各機器のログ閲覧や設定変更できるWebUI (クリックで拡大)

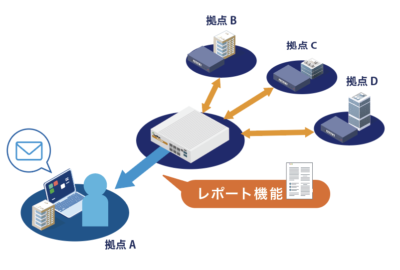

ネットワークの稼働状況を毎日レポーティング

ヤマハ製ルーター「RTX/NVRシリーズ」及びFortinet製UTMの稼働状況を指定のEメールアドレスに向けて日々レポーティングします。CPU・メモリのリソース使用率や、トラフィック量など、ルーターの使用状況がひと目でわかり、ネットワークが正常に稼働しているかどうか、トラブルの予兆が無いかなどを確認できます。

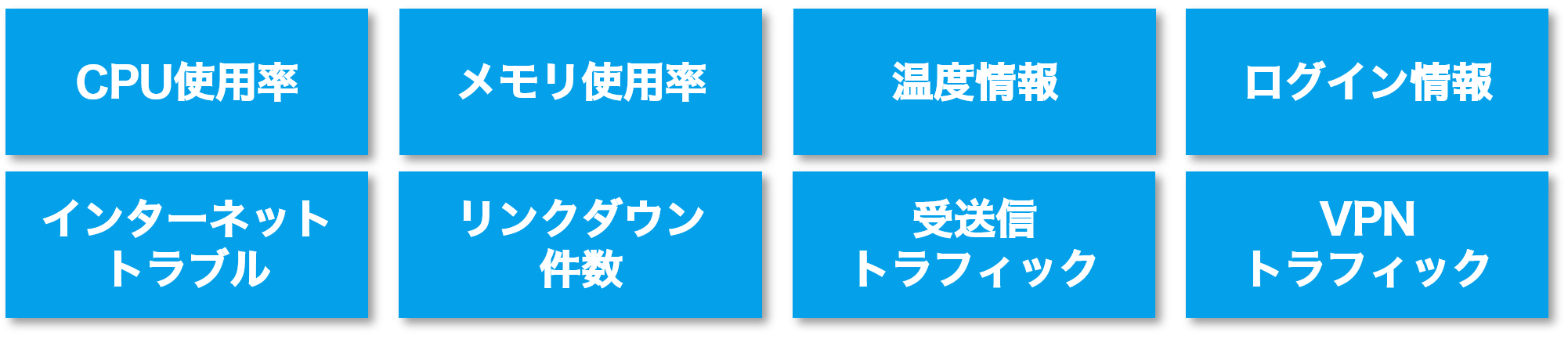

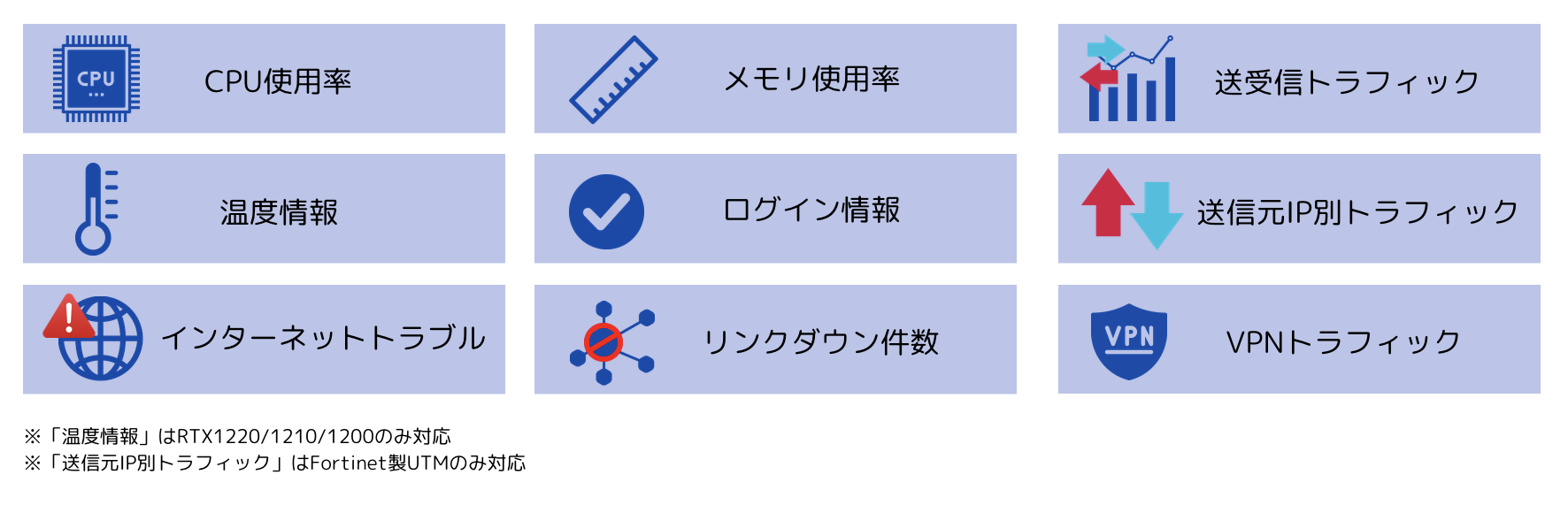

レポーティング内容

対応ヤマハ製ルーター

RTX830 / RTX1300 / RTX1220 / RTX1210 / RTX1200 / NVR510 / NVR700W

対応Fortinet製UTM

FortiGate-60F / FortiGate-80F

レポートメールサンプル (クリックで拡大)

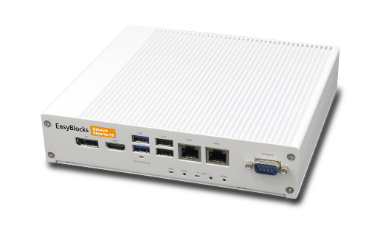

堅牢かつコンパクトな1Uハーフサイズ筐体

ハードウェアは20年以上ロングランを続ける当社マイクロサーバー、「OpenBlocks®シリーズ」をベースとしており、1Uハーフサイズのコンパクト筐体で、新たに導入する際にも置き場所に困りません。また、冷却ファンやスピンドルなどの回転部品を使用せず、堅牢で故障しにくい設計も「OpenBlocks®シリーズ」の設計思想を踏襲しています。

VPNなしでリモート保守管理可能なAirManage 2対応

リモートで保守管理できるサービス AirManage 2の1年間利用権が付属。遠隔地からの設定変更・アップデート指示等をセキュアな通信で実行できます。また、設定変更時に3世代前までの設定が自動的にバックアップされる為、問題発生時の設定復旧などが迅速に行えます。VPNがないネットワークでも本サービスを使って外部からEasyBlocks Network Reporterを操作することが可能です。

※AirManage 2の使用権は年間サポートに含まれています
※仮想アプライアンスでは利用できません。

AirManage2 デバイスリモートマネジメントサービス

製品機能

レポート機能

  • ヤマハ製ルーター・FortiGate製UTM利用状況の日時レポートをEメール送信
  • ヤマハ製ルーター・FortiGate製UTM利用状況をWebUIで表示
  • レポートカスタマイズ機能(件名・タイトル・ヘッダー・フッター)

Syslogサーバー機能

  • Syslog形式のログ受信・蓄積
  • SNMP Trap受信・蓄積
  • Web UIによるログの一覧表示
  • ログの検索・フィルタリング(日時 / ホスト名 / Facility / Priority / プログラム名 / メッセージ)
  • ヤマハ製ルーター「RTXシリーズ」「NVRシリーズ」専用のログフィルタリングテンプレート
  • ログのCSVエクスポート
  • ログの統計グラフ表示 (Priorityごとに日時件数を表示)
  • ホスト・Priority・文字列等の設定条件と一致するログ発生時のメール通知機能
  • 他のSyslogサーバーへのSyslogメッセージ中継
  • ログテーブルファイルのバックアップ送信(月次FTPサーバー送信)
  • ログメッセージのCSV送信(日次FTPサーバー送信)
  • 処理エラー通知

リモートマネジメント機能 AirManage 2

  • リモートWeb UIアクセス機能
  • リモートアップデート機能
  • リコンフィグ機能
  • 設定バックアップ機能
  • 本体動作ログ転送機能

その他機能

  • 「RTXシリーズ」「NVRシリーズ」のログレベル制御機能
  • 「RTXシリーズ」「NVRシリーズ」Webコンソールアクセス機能
  • 「RTXシリーズ」「NVRシリーズ」の技術情報取得機能
  • Web UIのHTTP/HTTPSアクセス制御機能
  • SNMPエージェント機能
  • NTPサーバー機能
  • FTPサーバー機能
  • TFTPサーバー機能
  • Ethernetポート毎のフィルタ開放機能
  • 本体設定情報のインポート/エクスポート

保守サポート内容

  • 先出しセンドバック:ハードウェア故障時、正常な製品を先出しにて発送します。
  • 不具合対応:不具合回避方法の提案やエラー・ログからの障害調査を行います。
  • Q&Aサービス:セットアップ方法などのご質問に対応します。
  • 最新ファーム提供:セキュリティパッチやバグフィックス等を含んだ最新バージョンのプログラムを提供します。

ラインナップ・仕様

ハードウェアアプライアンス

製品名 EasyBlocks Network Reporter 120G EasyBlocks Network Reporter 240G EasyBlocks Network Reporter 480G EasyBlocks Network Reporter 1T
型番 EBX9/NR120G/1Y EBX9/NR240G/1Y EBX9/NR480G/1Y EBX9/NR1T/1Y
ストレージ容量 (※1) 120GB 240GB 480GB 1TB
外部インターフェイス Ethernet (※2) 10/100/1000 Base-T x 4
USB (Console) MicroUSB type-B x 1

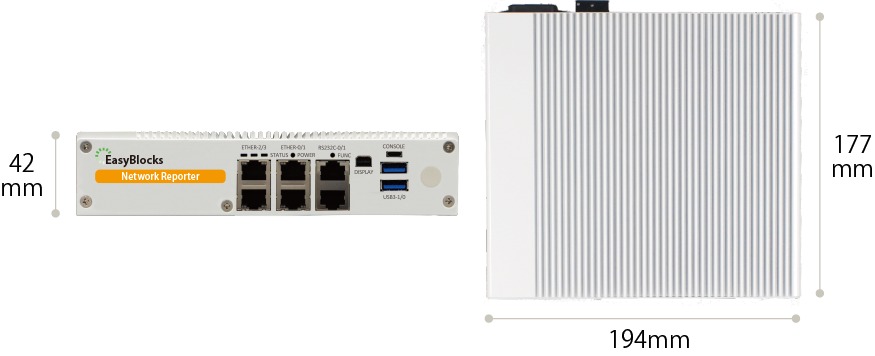

筐体サイズ 194(W) x 177(D) x 42(H)mm (ゴム足含まず)
重量 約1,160g
動作温度 / 湿度 (※3) -20℃~+50℃ / 20%~80%RH
保存温度 / 湿度 (※3) -30℃~+70℃ / 20%~95%RH
消費電力 アイドル時 12.5W (19.6VA)
高負荷時 (※4) 18.1W (26.5VA)
電源 形状 内蔵AC電源
入力 AC100-240V±10% 50/60Hz ±3Hz
電気安全規格 IEC62368-1(準拠)
EMC規格 VCCI Class-A 適合
環境保護 RoHS2.0

※1 ひと月あたりのログ保存容量はストレージ総容量の20%以下にてご利用ください。
※2 Auto MDI/MDI-X対応。
※3 結露なきこと。
※4 全イーサネットポートをリンクアップし、stressコマンドによりCPU100%の状態にして計測。

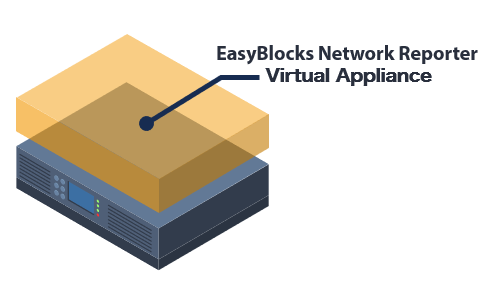

仮想アプライアンス

EasyBlocks Network Reporterの機能評価などにお使いいただける無償の仮想アプライアンス版もご用意しております。VMwareやKVMといった仮想プラットフォームへ導入し、ご利用いただく事が可能です。

※有償版ライセンスは販売を終了いたしました。詳細はこちらをご参照ください。

ログ(Syslog)保存期間2日間
レポート・制御対象機器登録台数1
レポート情報保存期間2日間
製品アップデート
リモート管理機能
(AirManage 2)
技術サポート

無償で利用できる仮想アプライアンスは以下フォームよりダウンロード可能です。

仮想アプライアンス 動作確認済み環境

  • 仮想プラットフォーム
    • VMware Workstation Pro 16以上
    • VMware Workstation Player 16以上
    • VMware vSphere (ESXi 8.0)以上
    • KVM 7.0.0以上
  • 推奨動作環境
    • CPUコア数2以上
    • メモリ1024MB(1GB)以上
    • ストレージ容量30GB以上

ブログ記事(Tips)

導入記事

仮想アプライアンス動作ハードウェア

仮想アプライアンスの動作ハードウェアのひとつとしてOpenBlocks A16 KVMプリインストール版(型番OBSA16/D11A/K120G)を提供しています。

製品仕様詳細はこちら
