対象製品: OpenBlocks IoT VX2 / VX2/W / EX1

LTEモジュール (NTTドコモ・KDDI)

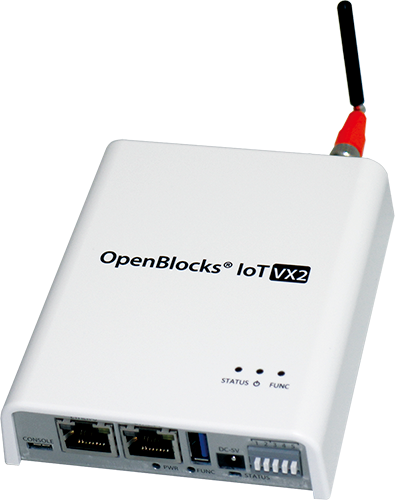

LTEモジュール(NTTドコモ/KDDI対応) OpenBlocks IoT VX2装着時

NTTドコモのLTE/3G、及びKDDIのLTE通信網に対応し、下り最大100Mbps・上り最大50Mbpsの高速通信を実現します。
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/dLB
対応キャリアNTTドコモ/KDDI
対応周波数帯GSM:900/1800MHz
W-CDMA:800(6)/900(8)/ 2100MHz(1)
LTE:800(18)/800(19)/900(8)/1800(3)/2100(1)/2600(41) MHz
※ ()内はBand
データ通信速度下り:100Mbps、上り:50Mbps (理論値)
制御方法ATコマンド、特殊コマンド
MIMO対応〇 ※MIMOで運用する場合は追加で有償のアンテナが必要となります。
GPS対応〇 ※位置情報測位をご利用の場合、別途有償のGPSアンテナが必要となります。
認証JATE/TELEC
消費電力待受け時:0.02W (平均電力)、データ転送時:2.9W (平均電力)

地域BWAモジュール

LTEモジュール(NTTドコモ/KDDI対応) OpenBlocks IoT VX2装着時

2.5GHz 帯 (Band41) に対応した地域BWA(Broadband Wireless Access)通信モジュール
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/dLB
対応キャリア地域BWA
対応周波数帯GSM:900/1800MHz
W-CDMA:800(6)/900(8)/ 2100MHz(1)
LTE:800(18)/800(19)/900(8)/1800(3)/2100(1)/2600(41) MHz
※ ()内はBand
データ通信速度下り:100Mbps、上り:50Mbps (理論値)
制御方法ATコマンド、特殊コマンド
MIMO対応〇 ※MIMOで運用する場合は追加で有償のアンテナが必要となります。
GPS対応〇 ※位置情報測位をご利用の場合、別途有償のGPSアンテナが必要となります。
認証JATE/TELEC
消費電力待受け時:0.02W (平均電力)、データ転送時:2.9W (平均電力)

LTE・3Gモジュール(ソフトバンク)

LTEモジュール(ソフトバンク対応) OpenBlocks IoT VX2装着時

ソフトバンクのLTE/3G通信網に対応し、下り最大150Mbps、上り最大50Mbpsという超高速通信を実現します。※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/SLA
対応キャリアソフトバンク
対応周波数帯GSM:900/1800MHz
W-CDMA:800(6)/900(8)/ 2100MHz(1)
LTE:800(18)/800(19)/900(8)/1800(3)/2100(1)/2600(41) MHz
※ ()内はBand
データ通信速度下り:150Mbps、上り:50Mbps (理論値)
制御方法ATコマンド、特殊コマンド
MIMO対応
GPS対応
認証JATE/TELEC
消費電力待受け時:0.05W (平均電力)、データ転送時:2.9W (平均電力)

LoRaWANモジュール

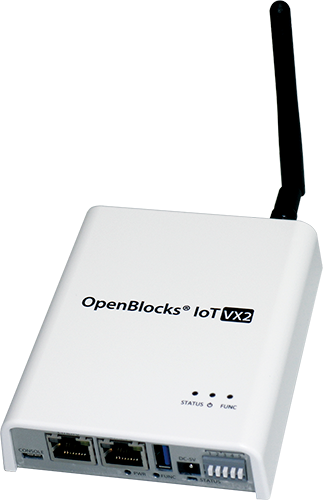

LoRaWANモジュール OpenBlocks IoT VX2装着時

低消費電力かつ遠距離通信を実現するLoRaWAN通信に対応した通信モジュールです。
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/LWA
対応周波数帯920.6~928.0MHz
データ通信速度11kbps
制御方法UART
認証TELEC
消費電力受信時:0.05W 送信時:0.12W

EnOceanモジュール

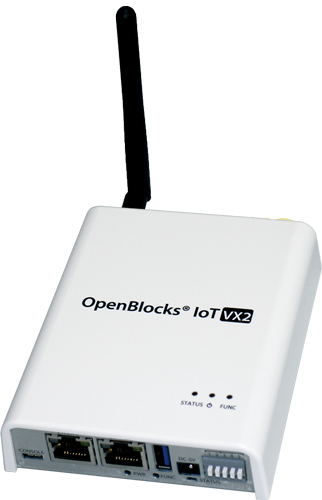

EnOceanモジュール OpenBlocks IoT VX2装着時

電池不要・配線不要をコンセプトとしたEnOceanのセンサーやスイッチ等からのデータが受信可能となり、メンテナンスフリーのセンサーネットワークの構築が可能となります。
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/EEB
対応周波数帯928.35MHz
データ通信速度125kbps
制御方法UART
認証TELEC
消費電力受信時:0.13W 送信時:0.11W

Wi-SUNモジュール

Wi-SUNモジュール

ローム社のWi-SUNモジュールを採用し、スマートメーターを始めとするスマートコミュニティ構築に最適なWi-SUN通信を実現します。
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/RWA
対応周波数帯922.5~927.9MHz
データ通信速度100kbps
制御方法UART
認証TELEC
電源電圧DC2.7~3.6V
消費電力受信時:0.1W 送信時:0.15W

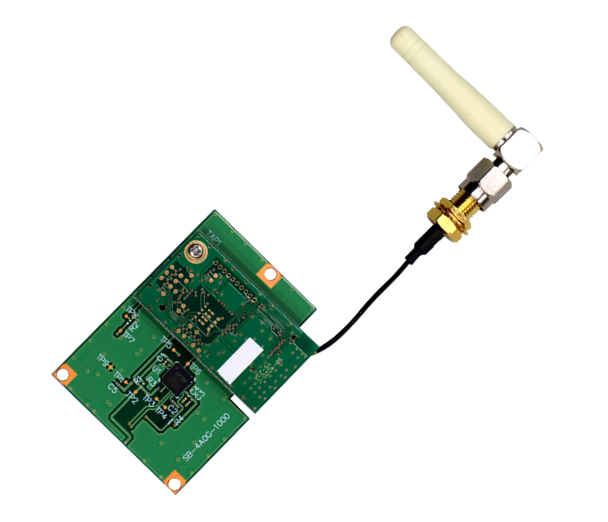

ミスター省エネモジュール

手軽に電力・温度・湿度・CO₂・照度・パルスの計測&見える化や、Modbus機器の制御を行う事ができるセイコーインスツル社の無線センサーネットワーク「ミスター省エネ」の各デバイスとの通信を実現します。
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/SSA
対応周波数帯920.5~929.7MHz
データ通信速度100kbps
制御方法UART
認証TELEC
電源電圧DC3.3~5.0V
消費電力最大0.25W

バッテリーモジュール

OpenBlocks IoT Family用バッテリーモジュール

停電などにより突然電源が失われた場合でも、一時的にOpenBlocks IoT Familyに電源の供給を行えます。なお、OpenBlocks IoT Familyの電源監視機能を用いることでデータ保護の為のシャットダウンと連携いたします。

型番PH-OP-BATT-EX1/VX2
定格容量500mAh
充電時間急速充電:2h トリクル充電:13h
使用温湿度範囲0~+40℃/45~85%
保存温湿度範囲-20~+35℃/45~85%

GPSアンテナ

GPSアンテナ

GPSを使った位置測位を行うことができるアンテナオプションです。
※ LTEモジュール(NTTドコモ/KDDI)またはBWAモジュール選択時のみご利用可能です。
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/dLBG
測位システムGPS/GLONASS
アンテナ寸法37.8×40.4×10mm(マグネット式)
アンテナケーブル長3m

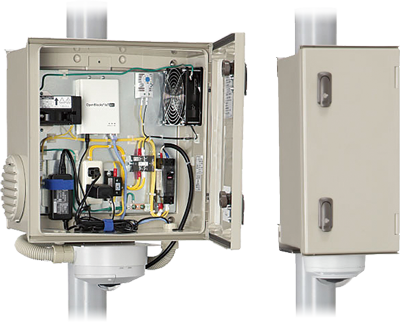

屋外IoT・監視システムボックス

屋外IoT・監視システムボックス
左:大タイプ(構築例) 右:小タイプ

都市や道路、公共空間や屋外施設などの、様々な屋外環境でのIoTシステム構築を実現するシステムボックスです。※ 日東工業製

大タイプ小タイプ
形状・寸法400(W) x 200(D) x 400(H) mm200(W) x 200(D) x 400(H) mm
内蔵電源(SPD付)
ファン
ヒーター

設置ブラケット

設置ブラケット

工場用DINレール取付板の取り付け穴や、壁面への取り付け穴をもち、OpenBlocks IoT EX1をキャビネットや壁面に取り付ける際に使用します。
※ OpenBlocks IoT EX1専用オプションです。(OpenBlocks IoT VX2・VX2/Wは標準で付属)

型番BRKT-CASE-EX1
寸法38(W) x 78(D) x 26(H)mm
入出力
入力:90〜264V、50/60Hz
出力:DC 5V
動作条件温度:0℃〜+40℃
規格PSE

ACアダプタ

ACアダプタ

AC電源から給電するためのアダプタです。
※ OpenBlocks IoT EX1専用オプションです。(OpenBlocks IoT VX2は標準で付属)
※ 製品出荷時オプションです。ご購入いただいた本体に実装、または同時出荷いたします。

型番(本体型番)/ACB
形状・寸法ACアダプタ本体寸法 : 38(W) x 78(D) x 26(H)mm(プラグ部・突起部分含まず)
入力側:ACアダプタ本体にプラグ直付
出力側:EIAJ-2(センタープラス) ケーブル長1,200mm
入出力
入力:90〜264V、50/60Hz
出力:DC 5V
動作条件温度:0℃〜+40℃
規格PSE

USB電源 ※VX2・VX2/W非対応

OpenBlocks IoT Family用USB電源

AC電源をUSB電源に変換し給電するためのアダプタです。
※ OpenBlocks IoT EX1/BX専用オプションです。

型番AVW0515A
形状・寸法ACアダプタ本体寸法 : 38(W) x 78(D) x 26(H)mm(プラグ部・突起部分含まず)
入力側:ACアダプタ本体にプラグ直付
出力側:USB Type-A レセプタクル
入出力
入力:90〜264V、50/60Hz
出力:DC 5V
動作条件温度:0℃〜+40℃
規格PSE

シリアル変換アダプタ ※VX2・VX2/W非対応

シリアル変換アダプタ

OpenBlocks専用のシリアル変換アダプタ(RD-45-DB9F)です。
※ OpenBlocks IoT EX1/BX専用オプションです。

型番PH-RD/RH/600PH-RDX/RH/600
結線タイプストレート結線クロス結線

基盤コーティング

防湿防錆絶剤を基盤に塗布し、乾燥皮膜を形成することによって、湿気・有毒ガス・塩害などによるトラブルを防止します。
※最小ロットがございますので詳しくは営業にお問い合わせください。
