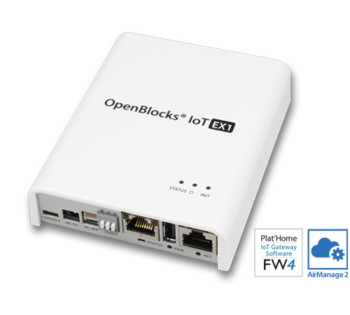

OpenBlocks IoT EX1

コストパフォーマンスの高いIoTゲートウェイ

多様な有線インターフェイスを標準搭載し、拡張性も高めたIoTゲートウェイ

BTやWLANに加えセンサーや業務用機器などの機器と接続するためのRS-232C/RS-485や、有線インターネット接続のためのEthernet ポートなど多様なインターフェイスを標準搭載し、新たにIoTに必要である多様な機能を含むファームウェア「Plat’Home IoT Gateway Software FW4」も搭載、さらにLTE/3GやWi-SUN・EnOceanなどのモジュールも搭載可能です。

IoTエッジコンピューティングを強力に支援するFW4搭載

Plat’Home IoT Gateway Software FW4

IoTシステムでは様々なセンサーやデバイスなどの各種機器や、クラウドサービスとの接続が必要となりますが、それぞれに採用している通信規格やプロトコルが異なり、各種プログラミングを行わなければなりません。

Plat’Home IoT Gateway Software FW4は、それらの通信規格やプロトコルに対応し、コマンドラインではなくWeb UIによる視覚的操作で、かつプログラミングレスでの接続を実現したソフトウェアです。

FW4の機能と特長

拡張性に富んだ高性能なハードウェア

  • 豊富なソフトウェア資産を活かせるインテル?アーキテクチャー採用
  • 省電力性を重視したIoTに最適なIntel Atom?プロセッサーを搭載
CPU
500
MHz Dual-Core
ARCHITECTURE
32
bit
MEMORY
1
GB
STORAGE
4
GB

小型・ファンレス・堅牢な筐体設計

OpenBlocksシリーズの基本コンセプトである超小型・超軽量サイズを踏襲し、筐体重量わずか約135gで壁面や天井等の空間への容易な設置を可能とし、さらに耐環境性能を大幅に向上させ、様々な場所・用途での設置・運用が可能です。

DIN レールへの取付に対応
ファンレス半密閉構造
IP40
相当の防塵性能
耐環境性能(※)
0+40

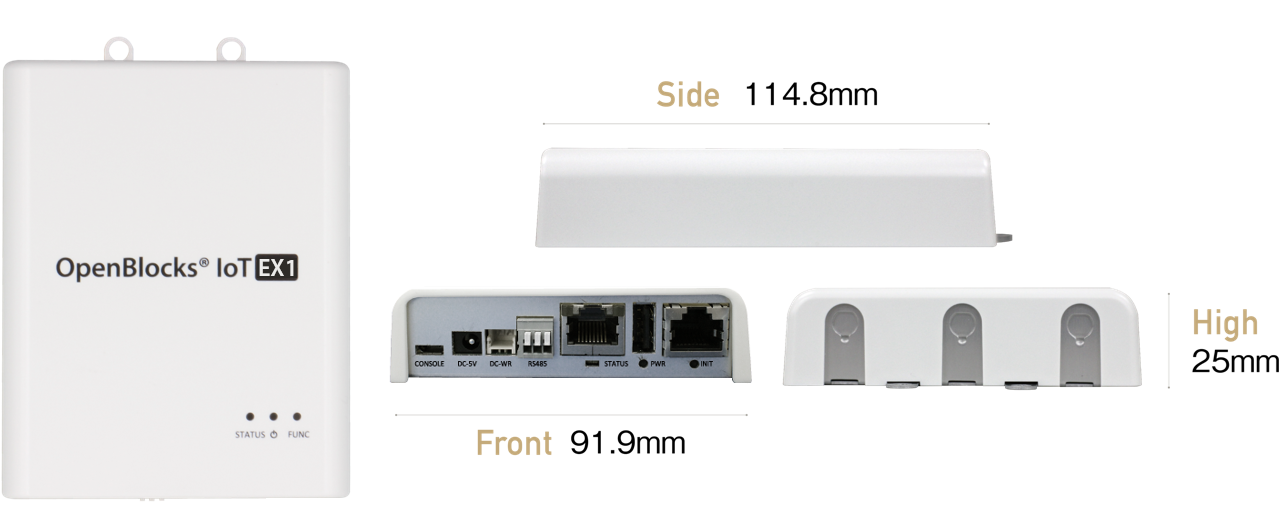

超小型
91.9 × 114.8 × 25
W×D×H(mm)
超軽量
135
g

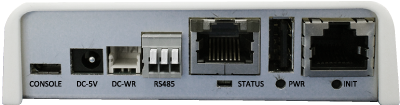

多様なデバイス、WAN・LAN接続を実現するインターフェイス

有線インターフェイス

10/100Mbps Ethernet
RS-485
USB2.0
RS-232C

無線インターフェイス

BT4.0
WLAN 802.11 a/b/g/n
LTE/3G(※)
地域BWA(※)
EnOcean(※)
Wi-SUN(※)
LoRaWAN(※)

※ 別途内蔵オプションが必要です。オプションは全て製品出荷時オプションです。ご購入頂いた本体に実装、または同時出荷致します。

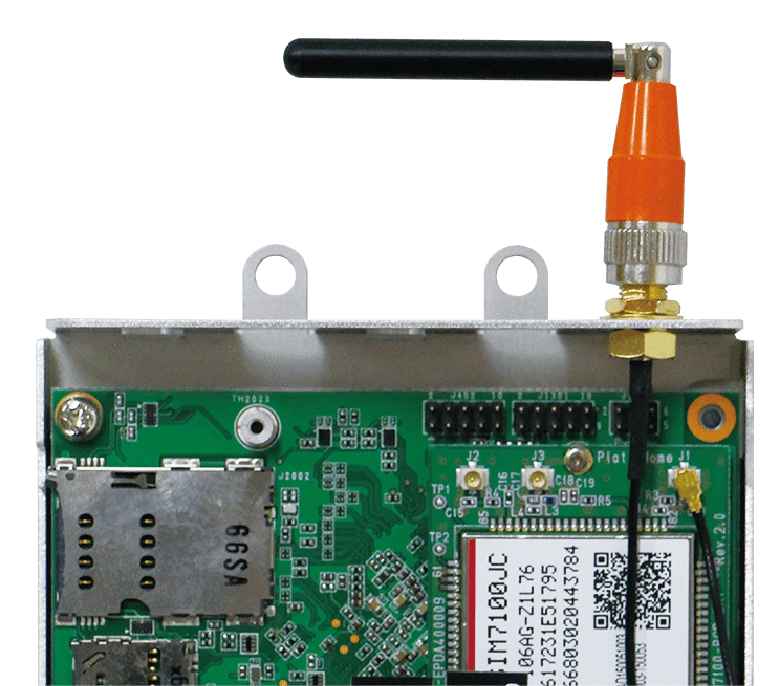

デバイス・WANコネクティビティを実現する内蔵オプション

公共空間、屋外施設をはじめとした設置エリアの拡大から、対応キャリアや通信規格、インターフェイスの拡張など、目的に応じた多様な導入環境にも対応し、OpenBlocks IoT シリーズの利便性をさらに向上させるオプション製品を取り揃えています。

様々なセンシングデータを取得する豊富なセンサー・デバイス

対応センサー・デバイス

周辺環境から気圧、温度、湿度、照度、UV、騒音、VOC、CO2、PM2.5、人感、電力など、様々なセンシングデータを取得することができるIoTセンサー・デバイスの数多くにOpenBlocks IoT シリーズは対応していることで、IoT社会の実現に向けた様々なソリューションをサポートします。

対応センサー・デバイスのラインナップ

仕 様


型 番 OBSEX1G(※1)
CPU モデル Intel Atom® Processor
動作速度 500MHz(Dual core)
内蔵2次キャッシュ 1024 KB/Core
メインメモリ(オンボード) 1GB(LPDDR3)
内蔵ストレージ 4GB(eMMC)
追加ストレージ microSDカードスロット × 1
無線インターフェイス BT4.0 + 2.1EDR
WLAN(IEEE802.11a/b/g/n)
SIMインターフェイス 通信用 miniSIM(2FF)カードスロット(※1)
有線インターフェイス USB(HOST) 2.0 x 1(type-A)
USB(Console) Micro USB(type-B) x 1(バスパワー給電可)
Ethernet 10BASE-T/100BASE-TX x 1
RS-232C RJ45コネクタ x 1
RS-485 半2重 x 1(使用可能電線範囲:AWG28〜AWG22)
セキュリティ
寸 法 91.9mm(W) x 114.8mm (D) x 25mm(H)(突起部含まず)
重 量 135g(付属品含まず)
電 源 DC-Jack給電時:DC4.75〜5.25V/
XAコネクタ給電時:7〜48V
動作条件 動作時 温度:0℃〜+40℃/湿度:20%〜80%Rh
(結露無きこと)
保存時 温度:-30℃〜+70℃/湿度:20%〜90%Rh
(結露なきこと)
消費電力 高負荷時 3.3W(外部用バスパワー含まず)
アイドル時 1.8W
MTBF 468,231h
EMC規格 VCCI Class B適合
省エネ法に基づくエネルギー消費効率 区分:H
0.23 W/GTOPS(単位)(※2)
環境保護 RoHS指令適合
認証(WLAN/BT) TELEC
認証(LTE/3G)
RTCバックアップ時間 最大10年
出荷時OS Debian GNU/Linux
保証条件 センドバック1年保証
付属品 USB Type-A microUSB ケーブル × 1
  • ※1 製品型番「OBSEX1G/N」についてはnanoSIM対応となります。
  • ※2 エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したものです。

システムの長期運用をサポートするサブスクリプション付属

OpenBlocks IoT シリーズ(VX1を除く)には、長期運用をサポートするため、サブスクリプションとハードウェア保守サービスが1年間付属します。サブスクリプションはFW4を搭載した製品について複数年に渡る長期のサポートを提供するとともに、IoTゲートウェイリモートマネジメントサービスAirManage 2を標準で利用できます。また、システムの恒常的な維持のためファームウェアバージョンアップ時の通知サービスや、ハードウェアの先出しセンドバックサービス、製品利用のサポートを長期的に受ける事ができます。

リモートマネジメント
AirManage 2

Q&Aサービス

Q&Aサービス

先出しセンドバック

先出しセンドバックサービス

メール通知

通知サービス

導入事例

OpenBlocksを始めとする弊社製品は、機器の監視・制御用途を中心に多くの分野で導入実績があり、お客様から高い評価をいただいています。

株式会社ONE様

高性能BLEビーコンとOpenBlocks IoT シリーズを活用し、園児の登園時間や降園時間を自動管理するシステムを実現
>>さらに詳しく

導入製品:OpenBlocks IoT VX2 / OpenBlocks IoT BX0

大日本印刷株式会社様

オフィス内の貸出PCやプロジェクターなどの設備の利用状況を見える化する用途で「OpenBlocks IoT EX1」を活用
>>さらに詳しく

導入製品:OpenBlocks IoT EX1

株式会社両毛システムズ様

IoTセンサーデバイスやクラウドサービスを活用して自社ビル内外の環境モニタリングと予測を実現
>>さらに詳しく

導入製品:OpenBlocks IoT EX1
MAMORIO IoTでモノの紛失を予防・捜索

MAMORIO株式会社様

駅・百貨店・イベント会場の落とし物捜索に「OpenBlocks IoT EX1」・「AirMange for IoT」を活用
>>さらに詳しく

導入製品:OpenBlocks IoT EX1 / AirMange for IoT
