IoTをより身近に、手のひらサイズのIoTマイクロサーバー

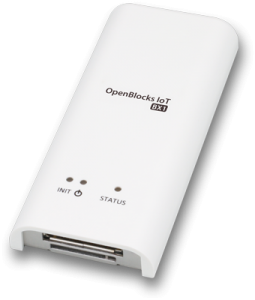

NTTドコモ3Gに対応したIoTゲートウェイ

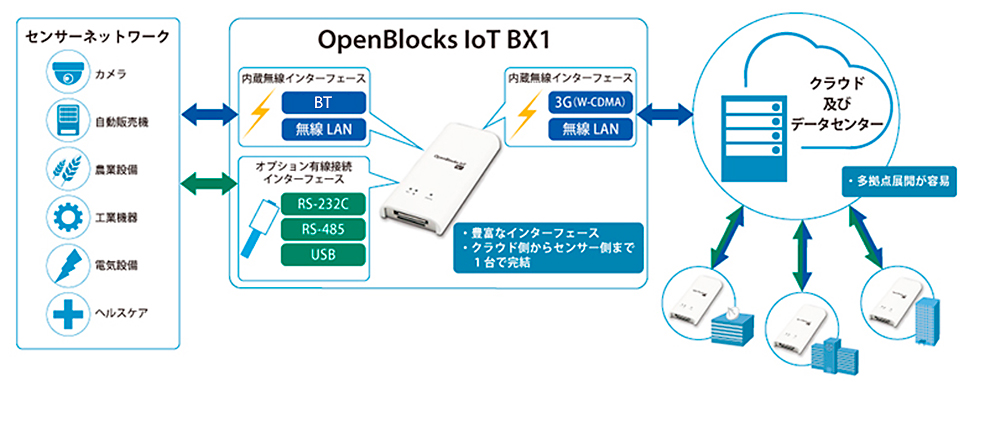

NTTドコモの3G通信網に対応した3G、WLAN、BTの無線モジュールを標準搭載したIoTゲートウェイです。41.6（W）x96（D）x11.3（H）mmの極小サイズで様々な場所への設置が可能です。そして新たにIoTに必要である多様な機能を含むファームウェア「Plat’Home IoT Gateway Software FW3.3」も搭載。また各種オプションケーブルを使用することでUSB、RS-232C、RS-485、GPIOなどのインターフェイスも利用可能です。
※ 海外対応版「BX1G」については別途お問い合わせください。
IoTエッジコンピューティングを強力に支援するFW3.3搭載
インテリジェントエッジを実現するPlat’Home IoT Gateway Software FW3.3は、視覚的に操作可能なWeb UIからセンサー・デバイス接続、 各種クラウドサービス接続、Dockerコンテナのデプロイや割り当てリソース設定、Microsoft Azure IoT Edgeの導入・モニタリングが行えます。
システムの長期運用をサポートするサブスクリプション付属
OpenBlocks IoT Family（VX1を除く）には、長期運用をサポートするため、サブスクリプションとハードウェア保守サービスが1年間付属します。サブスクリプションはFW 3.3を搭載した製品について複数年に渡る長期のサポートを提供するとともに、IoTゲートウェイリモートマネジメントサービスAirManage 2を標準で利用できます。また、システムの恒常的な維持のためファームウェアバージョンアップ時の通知サービスや、ハードウェアの先出しセンドバックサービス、製品利用のサポートを長期的に受ける事ができます。
リモートマネジメント
AirManage 2
Q&Aサービス
先出しセンドバックサービス
通知サービス
拡張性に富んだ高性能なハードウェア
500MHzデュアルCPUコア・1GB RAM・4GB FLASHメモリ搭載で、多大なハードウェアリソースを要するソフトウェアを実装出来る他、CPUはインテルアーキテクチャ（IA）のため、ソフトウェア開発・実装を容易に行うことが可能です。また、ご利用環境に応じて様々なクラウドサービス、ネットワーク接続環境を選択していただくことができます。

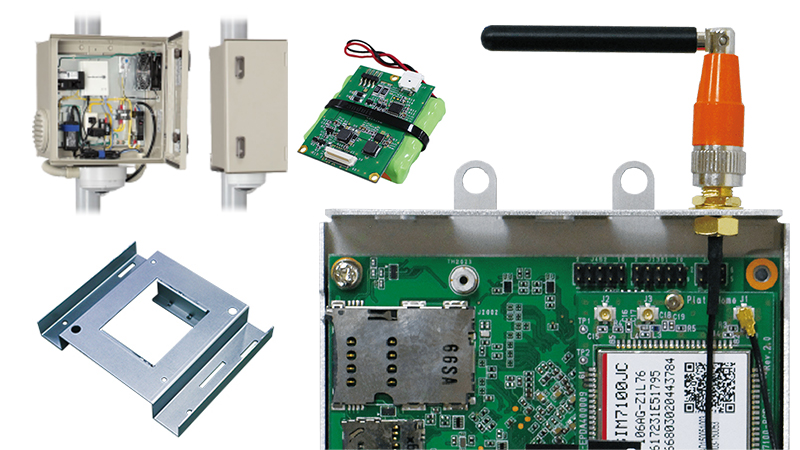

環境に合わせた柔軟な設置、運用が可能な拡張ラインナップ
公共空間、屋外施設をはじめとした設置エリアの拡大から、対応キャリアや通信規格、インターフェイスの拡張など、目的に応じた多様な導入環境にも対応し、OpenBlocks IoT Familyの利便性をさらに向上させるオプション製品を取り揃えています。
様々なセンシングデータを取得する豊富なセンサー・デバイス
周辺環境から気圧、温度、湿度、照度、UV、騒音、VOC、CO2、PM2.5、人感、電力など、様々なセンシングデータを取得することができるIoTセンサー・デバイスの数多くにOpenBlocks IoT Familyは対応していることで、IoT社会の実現に向けた様々なソリューションをサポートします。
関連コンテンツ
IoTシステム構築で不可欠となる「センサー」や「デバイス」と、「IoTゲートウェイ」の連携を強化することにより、IoTシステムのスムーズで安定性の高い構築を実現し、お客様への価値向上とIoT市場の拡大を目指した、センサー・デバイスをお持ちの企業様を対象とする協業プログラムです。
OBDNプライマルアドバイザーを責任編集者としてつづる、OpenBlocksやマイクロサーバー、Linux、オープンソースソフトウェアの最新技術やニュース定点観測ブログです。 関連情報に興味を持つ技術者や管理者に、Linux業界第一人者としての視点から見たIT最新情報をお届けします。
導入事例
OpenBlocksを始めとする弊社製品は、機器の監視・制御用途を中心に多くの分野で導入実績があり、お客様から高い評価をいただいています。
株式会社ONE様
高性能BLEビーコンとOpenBlocks IoT Familyを活用し、園児の登園時間や降園時間を自動管理するシステムを実現
>>さらに詳しく
大日本印刷株式会社様
オフィス内の貸出PCやプロジェクターなどの設備の利用状況を見える化する用途で「OpenBlocks IoT EX1」を活用
>>さらに詳しく
導入製品：OpenBlocks IoT EX1
MAMORIO株式会社様
駅・百貨店・イベント会場の落とし物捜索に「OpenBlocks IoT EX1」・「AirMange for IoT」を活用
>>さらに詳しく
仕 様
本 体
| 型 番 | OBSBX1 | |
| CPU | モデル | Intel Atom® Processor |
| 動作速度 | 500MHz（Dual core） | |
| 内蔵2次キャッシュ | 1024 KB/Core | |
| メインメモリ（オンボード） | 1GB（LPDDR3） | |
| 内蔵ストレージ | 4GB（eMMC） | |
| 追加ストレージ | - | |
| 無線インターフェイス | 3G（NTTドコモ）対応 対応Band W-CDMA：band 1/2/5/6/8 |
|
| BT 4.0+2.1 EDR | ||
| WLAN（IEEE802.11a/b/g/n） | ||
| SIMインターフェイス | 通信用 miniSIM（2FF）カードスロット | |
| 有線インターフェイス | BX1コネクタ × 1 標準添付：USB2.0（バスパワー・type-A） |
|
| セキュリティ | - | |
| 寸 法 | 41.6mm（W）x 96mm（D）x 11.3mm（H）（突起部含まず） | |
| 重 量 | 45g | |
| 電 源 | DC 4.75〜48V （USBケーブルによる給電時 DC4.75〜5.25V） |
|
| 動作条件 | 動作時 | 温度：0℃〜+40℃／ 湿度：20%〜80%RH（結露無きこと） |
| 保存時 | 温度：-30℃〜+70℃／ 湿度：20%〜90%RH（結露無きこと） |
|
| 消費電力 | 高負荷時 | 4.6W（外部用バスパワー含まず） |
| アイドル時 | 1.0W | |
| MTBF | 445,951h | |
| EMC規格 | VCCI Class-B適合 | |
| 省エネ法に基づくエネルギー消費効率 | 区分：H 0.13 W/GTOPS（単位）（※） |
|
| 環境保護 | RoHS指令適合 | |
| 認証（WLAN/BT） | TELEC | |
| 認証（LTE/3G） | JATE/TELEC | |
| RTCバックアップ時間 | 約10分 | |
| 出荷時OS | Debian GNU/Linux | |
| 保証条件 | センドバック1年保証 | |
| 付属品 | USB給電コンソールケーブル × 1 | |
- ※ エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したものです。
OpenBlocks IoT BX1 I/O開発ボード
| 型 番 | OBSBX1/D |
| 外部インターフェイス | UART to USB microUSB Type-B USB2.0 × 1 Type-A RS-232C × 1（※1） D-Sub9、（Tx、Rx、CTS、RTS） ※ DSR、DTRはボード内でループバック RS-485 × 1（※1） 2極端子台 I2C × 1（※2、※3） SPI × 1（※2、※3） 1デバイス PWM × 4（※2、※3） GPIO × 1（※2） A/D入力（SPI_0）差動2chまたはシングルエンド4ch |
| オンボード・デバイス | 温湿度センサ（I2C）Sensirion社製SHT21 またはAlps社製HSHCAL001B A/Dコンバータ（SPI）TI社製ADS1018 |
| 本 体 | ボード寸法（mm）70（W）×120（D） 重量（g）TBD 付属品スペーサー× 4，ネジ × 4，2.54mm pitchジャンパー × 2 |
| 電 源 | 入力DC5V（microUSB Type-B）or DC-Jack（EIAJ Type-2）or DC5?48V（AUX Power） |
- ※1 排他使用（ボード上のトグルスイッチにて切替）
- ※2 ピンヘッダーソケット
- ※3 GPIO として使用可
対応インターフェイス比較
無線インターフェイス
◎ = 標準対応 ○ = オプション対応
| OpenBlocks IoT VX2 | OpenBlocks IoT EX1 | OpenBlocks IoT BX5 | OpenBlocks IoT BX3 | OpenBlocks IoT BX1 | OpenBlocks IoT BX0 | |
|---|---|---|---|---|---|---|
| BT | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| WLAN | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| 3G（NTTドコモ） | ○ | ○ | ◎ | ◎ | ||
| 3G（ソフトバンク） | ○ | ○ | ◎ | |||
| LTE（NTTドコモ） | ○ | ○ | ◎ | |||
| LTE（KDDI） | ○ | ○ | ◎ | |||
| LTE（ソフトバンク） | ○ | ○ | ||||
| BWA | ○ | ○ | ◎ | |||
| LPWA LoRaWAN | ○ | ○ | ||||
| EnOcean | ○ | ○ | ||||
| Wi-SUN | ○ | ○ |
有線インターフェイス
◎ = 標準対応 ○ = オプション対応
| OpenBlocks IoT VX2 | OpenBlocks IoT EX1 | OpenBlocks IoT BX5 | OpenBlocks IoT BX3 | OpenBlocks IoT BX1 | OpenBlocks IoT BX0 | |
|---|---|---|---|---|---|---|
| BX1コネクタ | ◎ | ◎ | ◎ | ◎ | ||
| USBホスト | ◎ | ◎ | ○ | ○ | ○ | ○ |
| Ethernet | ◎ | ◎ | ◎ | |||
| RS-232C／RS-485 （排他） | ○ | ○ | ○ | ○ | ||
| RS-485 | ◎ | ◎ | ||||
| RS-232C | ◎ |
